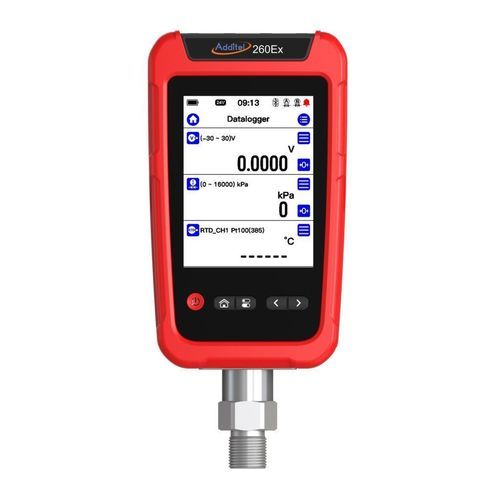

Регистратор данных напряжение ADT260EX

токадавлениядля измерения температуры

Обзор
ADT260EX от Additel — это портативный многоканальный эталонный регистратор данных с искробезопасной конструкцией, обеспечивающий до 8 каналов измерений давления, температуры (опциональные RTD‑зонды), барометрического давления и электрических сигналов. Устройство объединяет сбор данных, цветной сенсорный дисплей, а также Bluetooth и USB‑связь в одном приборе.

Ключевые функции

• До 8 измерительных каналов
• Искробезопасность (сертификаты ATEX, IECEx, CSA, UKCA)
• Съёмный на месте модуль давления
• Регистрация данных с графиками трендов в реальном времени
• Поддержка гидростатических и испытаний на утечку
• Трансфлектативный цветной сенсорный экран
• Встроенный барометр
• Опционные RTD‑зонды
• Bluetooth и USB‑подключение
• Совместимость с мобильным приложением Additel Link

Подробное описание
ADT260EX обеспечивает большую емкость автоматической многопараметрической записи, отображение тренд‑кривых, моментальные наблюдения и статистический анализ. Результаты хранятся на борту и доступны для локального просмотра. Ёмкость хранения достигает до 10 миллионов считываний (один канал) с настраиваемым интервалом записи от 0,1 с до 9999 с. Широкая совместимость и искробезопасность делают прибор подходящим для нефтехимических объектов, нефтеперерабатывающих заводов, химических предприятий, фармацевтической промышленности и рутинных калибровочных задач.

Конфигурация каналов (8 комбинаций)
Канал 1: Встроенный цифровой модуль давления, заменяемый в полевых условиях
Канал 2: Встроенный барометр, калибруемый пользователем
Каналы 3 и 4: Входы для внешних цифровых модулей давления
Канал 5: Рассчитанное симулируемое дифференциальное давление из каналов 3 и 4
Каналы 6 и 7: Измерение температуры (поддерживает RTD 2, 3 или 4‑проводные датчики)
Канал 8: Электрическое измерение (ток, напряжение, частота, импульс) или тест переключателя; встроенное питание петли

Искробезопасность
ADT260EX сертифицирован как Ex ia IIC T4 Ga и имеет одобрения ATEX, IECEx, CSA и UKCA. Может использоваться в потенциально взрывоопасных зонах (морские платформы, насосные станции, химические установки и т.д.).

Подключения и внешний вид
Разъемы для внутренних и внешних модулей давления, 4 мм банановые гнезда для некоторых входов, разъемы типа Lemo для внешних модулей. Устройство показано с различными конфигурациями модулей, зондов и аксессуаров (разъемы, виды сбоку/сзади, меню экрана).

Функциональные характеристики (фрагменты)
Измерение RTD | 2, 3 или 4‑проводное (выбирается); единицы °C, °F, K или Ом
Фильтрация | Скользящее среднее (образец 1 ~ 50); линейный фильтр 1‑го порядка (коэффициент 0.01 ~ 1)
Тест переключателя (прессостат) | Значение отображается при изменении состояния; хранит последние 8 изменений
Тара по давлению | Задается через интерфейс пользователя
Индикатор стабильности | Время и критерии выбираются пользователем
Энергоменеджмент | Автоматическое выключение подсветки, автоматическое выключение питания

Общие спецификации (фрагменты)
Входные каналы | Сверху: 2 канала RTD, 1 канал электрического сигнала (4 мм банан); правая сторона: 2 канала для внешнего модуля давления; внизу: встроенный модуль давления (ADT158Ex); внутри: встроенный барометрический датчик
Точность барометра | ±55 Pa
Скорость измерения | mV, V, mA & частота и RTD: 3 раза/с; модуль давления: 1~10 раз/с (выбирается, по умолчанию 3); барометр: 1 раз/с
Хранение данных | Интервал 0.1 до 9999 с; до 10 миллионов считываний (один канал)
Питание | Искробезопасный Li‑ion аккумулятор 4000 mAh (14.4 Wh); заряд 6–8 ч; типичное время работы ~100 ч в режиме измерения
Окружающая среда | Температура эксплуатации -20 °C до 50 °C; хранение -20 °C до 70 °C; влажность 0% до 95% RH без конденсации; высота 3000 м
Время прогрева | 10 мин
Защита портов по напряжению | 30 V макс
Класс защиты / падение | IP67; испытание падением с 1 м
Связь | Изолированный USB Type‑C (slave), Bluetooth
Дисплей | 4.4" трансфлективный емкостный цветной сенсорный экран, LED подсветка
Габариты | 177 мм x 105 мм x 52 мм (без нижнего держателя ADT158Ex)
Вес | 0,75 кг
Гарантия | 1 год

Электрические характеристики (фрагменты)
Точность RTD | 0~400 Ом: 0.01 % показания + 0.005 % полного шкалы (разрешение 1 mΩ); возбуждающий ток 1 mA (точность для 4‑проводных датчиков; добавить 10 mΩ для 3‑проводных, 50 mΩ для 2‑проводных)
Измерение напряжения | ±300 mV: 0.015 % показания + 0.005 % ПШ (разрешение 1 μV, входное сопротивление >100 MΩ); ±30 V: 0.015 % показания + 0.005 % ПШ (разрешение 0.1 mV, сопротивление >1 MΩ)
Измерение тока | ±30 mA: 0.015 % показания + 0.005 % ПШ (разрешение 0.1 μA; сопротивление <40 Ω)
Измерение частоты | 0.01 ~ 50000 Hz (авто): 0.005 % показания + 2 младших разряда; автоматическое разрешение до 6 разрядов; минимальный порог 2.5 V
Измерение прессостата | Контрольное напряжение 3 ~ 30 V; время отклика < 10 ms; поддерживает сухие контакты
Подсчет импульсов | 0 ~ 9 999 999; фронт нарастания/спада; минимальный порог 2.5 V
Петлевая питающая | 20 V ±10%; макс выходное сопротивление 320 Ω; макс ток нагрузки 25 mA

Давление (фрагменты)
Разрешение давления | 4, 5 или 6 знаков (выбирается)
Температурная компенсация | -10 °C ~ 50 °C
Типы модулей давления | Встроенный модуль ADT158Ex; внешний модуль ADT161Ex (подробные характеристики — в соответствующих технических листах)
Примеры диапазонов (для справки) | GP2: 2 psi (0.16 bar) погрешность 0.05 % ПШ; GP10: 10 psi (0.7 bar) погрешность 0.02 % ПШ; GP20K: 20000 psi (1400 bar) погрешность 0.05 % ПШ (полная таблица диапазонов и погрешностей в техническом описании продукта)

Примечания
Поставляется с сетевым адаптером, перезаряжаемой Li‑ion батареей, тестовыми кабелями, ремнём, сертификатом калибровки ISO 17025 (см. конфигурацию и опционные аксессуары). Доступны опционные модули и RTD‑зонды различных длин, а также транспортные футляры.

Характеристики / технические спецификации (список)

• Коммерческая модель: ADT260EX
• Бренд: Additel
• Каналы: до 8 настраиваемых каналов (давление, барометр, внешние модули, RTD, электрические сигналы)
• Ёмкость записи: до 10 миллионов считываний (один канал)
• Интервал записи: 0.1 s до 9999 s
• Батарея: искробезопасная Li‑ion 4000 mAh (14.4 Wh); типичное время работы ~100 h; заряд 6–8 h
• Искробезопасность: Ex ia IIC T4 Ga; сертифицировано ATEX, IECEx, CSA, UKCA
• Степень защиты: IP67; падение 1 m тест
• Дисплей: 4.4" трансфлективный емкостный цветной сенсорный экран
• Коммуникация: Bluetooth, изолированный USB Type‑C
• Точность RTD: 0.01 % показания + 0.005 % ПШ (4‑проводные зонды)
• Измеряет напряжение/ток/частоту/импульсы, поддерживает прессостат и встроенную петлевую подачу
• Рабочая температура: -20 °C до +50 °C
• Габариты: 177 x 105 x 52 mm (без держателя)
• Вес: 0.75 kg
• Гарантия: 1 год
• В комплекте: сетевой адаптер, батарея, тестовые кабели, ремень, сертификат ISO 17025
• Опции: модули ADT158Ex (встроенный) и ADT161Ex (внешний), RTD‑зонды AM1602 (разной длины), соединительные кабели, жесткие или мягкие кейсы, программное обеспечение для калибровки
