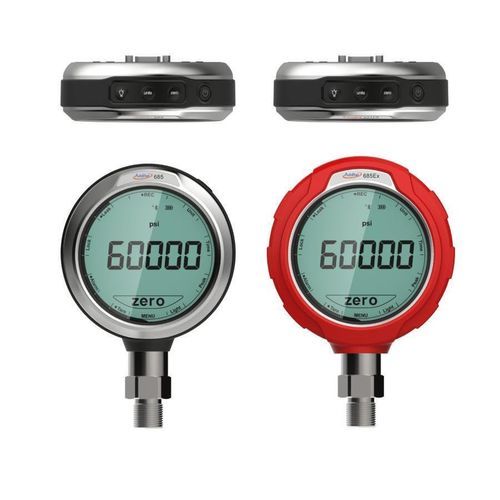

Манометр с дисплеем LCD ADT685EX

абсолютныйдифференциальныйотносительный

Обзор
Цифровой манометр с искробезопасной схемой Additel ADT685EX, сертифицированный по ATEX II 1G EX ia IIC T4 Ga, предназначен для измерения давления в взрывоопасных зонах. Полностью температурно-компенсированный, с 3,4" сенсорным экраном, Bluetooth и USB связью, степень защиты IP67.

Ключевые характеристики

• Диапазоны давления до 60 000 psi (4 200 bar)
• Доступная точность: 0,02% FS, 0,05% FS или 0,1% показания в зависимости от версии
• Температурная компенсация точности
• Встроенный барометр для относительных, составных или абсолютных измерений
• 3,4" сенсорный экран с заменяемой защитной пленкой из закалённого стекла
• Bluetooth и USB (USB Type-C); доступен RS-232
• Регистрация данных на борту (опция): до 10 000 000 записей
• Степень защиты IP67, стойкость к вибрациям и ударам
• Герметичность и прочность для работы в жёстких условиях

Подробное описание
Цифровые манометры серии ADT685 от Additel имеют современный интерфейс с 3,4" сенсорным экраном, упрощёнными меню и быстрой реакцией. Микропроцессорная технология и передовые кремниевые датчики давления обеспечивают производительность, долговечность и надёжность. ADT685EX — версия ATEX с искробезопасностью для измерений и записи данных в опасных зонах.

Функции для пользователя

• Дисплей 5 1/2 цифры (FSTN) с регулируемой частотой обновления (по умолчанию 3 измерения/с; регулируется до 10/с или 1 измерение каждые 20 с)
• Защитная пленка из закалённого стекла, заменяемая
• Множество единиц давления: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg и 3 пользовательские единицы
• Связь с мобильным приложением Additel Link
• Автономная регистрация данных (дата, время, давление, температура) и загрузка через ПО Additel / Land или Additel / Log II

Классификация ATEX
Классификация ATEX II 1G EX ia IIC T4 Ga. Объяснение кодов: II = оборудование для наземного использования, 1G = зона 0 (постоянная опасность), EX ia = искробезопасность, IIC = наиболее строгая группа газов, T4 = максимальная поверхность 135 °C, Ga = уровень защиты для зоны 0.

В комплекте (стандартно)

• Резиновый чехол
• Щелочные батарейки AAA (3 шт.)
• Кабель USB Type-C
• Ремешок для подвеса
• Адаптер Ex RS-232 (только для моделей EX RS-232)
• Силиконовые трубки (2 x 1 м для моделей DP)
• Руководство
• Аттестат калибровки, аккредитованный по ISO 17025

Опции и аксессуары

• Транспортный кейс (арт. 9903)
• Внешний адаптер питания 110/220 В (DC 5V) (арт. 9810)
• Программное обеспечение для регистрации данных Additel / Log II и графики (арт. 9502)
• Программное обеспечение для автоматизации калибровки Additel / Acal (версии 9530)
• USB→RS232 адаптер и удлинительные кабели (9050, 9050-EXT)

Примечание по диапазонам и таблицам
Устройство поддерживает относительные, абсолютные, дифференциальные и составные измерения с многочисленными стандартными диапазонами (см. таблицу диапазонов), от очень низких значений до 60 000 psi (4 200 bar). Конкретные точности и предельные давления подробно указаны для каждого диапазона и типа измерения (относительное, барометрическое, абсолютное, дифференциальное, составное).

Характеристики / технические данные

• Модель: ADT685EX
• Описание: Цифровой манометр с искробезопасной схемой
• Маркировка/Соответствие: CE, ATEX сертификация II 1G EX ia IIC T4 Ga
• Диапазоны давления: до 60 000 psi (4 200 bar) (доступны множественные подробные диапазоны)
• Точность: варианты -02 = 0,02% FS; -05 = 0,05% FS; -RD = комбинированная % диапазона / % показания (напр. 0–20% диапазона: 0,02% диапазона; 20–110%: 0,1% показания)
• Барометрическая точность: 50 Pa (встроенный барометр)
• Типы измерений: относительное, составное, абсолютное, дифференциальное, барометрическое
• Дисплей: 3,4" ёмкостный сенсорный экран (FSTN) 5 1/2 цифры; заменяемый защитный закалённый стеклопокров
• Частота обновления: по умолчанию 3 измерения/с (регулируется 10/с до 1/20 с)
• Единицы: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg + 3 пользовательские
• Температурная компенсация: -10 °C до 50 °C
• Рабочая температура: -10 °C до 50 °C
• Температура хранения: -20 °C до 70 °C
• Влажность: 0–95% без конденсации
• Давлениеные порты: ≤15 000 psi: 1/4 NPT male, 1/2 NPT male, 1/4 BSP male, 1/2 BSP male, M20×1.5 male; >15 000 psi: 1/4 HP female или male (Autoclave F-250-C / M-250-C, 9/16-18 UNF)
• Дифференциальное давление: шлицевое соединение; другие соединения по запросу
• Питание: 3 щелочные AA батареи (в комплекте) или внешний адаптер 110/220 V (5 VDC) опционально
• Время работы от батарей: ~1500 часов
• Автоотключение: выбираемо
• Корпус: нержавеющая сталь 304
• Мокрые части: 316 SS (может варьироваться в зависимости от диапазона)
• Габариты: 118 мм (Д) x 42 мм (Ш) x 178 мм (В)
• Вес: 0,68 кг (1,50 lb)
• Степень защиты: IP67
• Вибрация: 5 g (10–500 Hz)
• Устойчивость к ударам: 8 g / 11 ms
• Регистрация данных: память до 10 000 000 записей (опция); интервалы 1–99 999 s
• Связь: USB Type-C, Bluetooth в комплекте; RS-232
• Гарантия: 1 год
