Калибратор для сигналов в мА ADT760 series

давлениядля манометрадля датчика давления

Общее описание

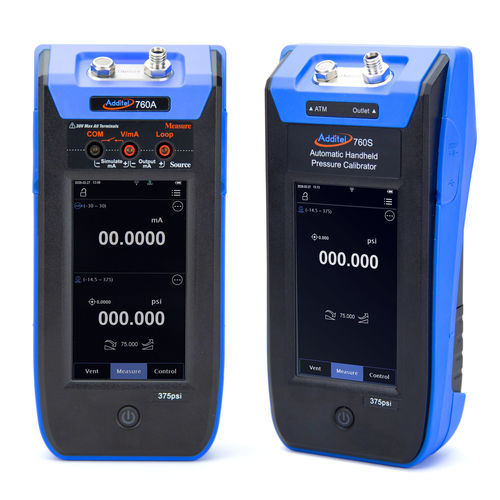

Калибратор давления Additel ADT760A — это высокопроизводительный автоматический переносной калибратор давления, разработанный для обеспечения точности и мобильности в полевых условиях. Масса менее 1,8 кг; устройство включает в себя электрический насос, внутренний контроллер и сменные модули датчиков давления. ADT760A оснащён ёмкостным сенсорным дисплеем и четырьмя каналами измерения (внутреннее давление, два внешних канала давления и один электрический канал). Модель ADT760S — версия без электрических измерений/генерации, предназначенная для калибровки манометров и измерения давления с централизованным отображением.

Ключевые характеристики

• Автоматическая генерация и контроль давления до 25 bar (375 psig).
• Полностью автоматический калибратор давления с встроенным насосом (заменяет ручные насосы).
• Три конфигурации диапазонов: LLP (низкое давление), D (дифференциальный/относительный), MA (вакуум до 25 bar.g).
• Точность до 0.01% от полной шкалы в зависимости от модели/модуля.
• Внутренние сменные модули давления ADT155 для различных диапазонов, включая очень низкое давление.
• Опция коммуникации HART и регистрация данных (модели DL для ADT760A).
• Доступна версия без электрических измерений/генерации: ADT760S.
• Масса < 1,8 кг для ручного использования и удобной транспортировки.
• Коммуникации: USB, Wi‑Fi и Bluetooth.
• Функции регистрации данных и управления задачами (опция DL на ADT760A).
• Система предотвращения загрязнения (опция CPS).
• Поддержка внешних модулей давления (два внешних канала).

Общие спецификации (фрагменты)
Спецификация | 760-LLP | 760-D | 760-MA
Макс. диапазон давления | ±30 inH2O (±75 mbar) | -12.5 до 35 psi (-0.86 до 2.5 bar) | -12.5 до 375 psig (-0.86 до 25 bar.g)
Точность | 0.05% FS | 0.01 или 0.02% FS | 0.01 или 0.02% FS
Стабильность | <0.005% FS (модули) | <0.005% FS | <0.005% FS
Тип давления | Дифференциальное, относительное | Дифференциальное, относительное | Относительное, абсолютное
Индикация превышения давления | 120% (все модели) | 120% | 120%
Разрешение | 6 digits (все модели) | 6 digits | 6 digits
Доступные единицы | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O и др. | | |
Подключение давления | Обжимные фитинги / шланги с адаптерами 1/4 BSP, 1/4 NPT, M20 / 1/8 BSPF | Шланги, фильтры к 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF | Шланги, фильтры к 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF
Время нарастания | <30 s (30 inH2O/100 ml) | <10 s (35 psi/5 ml) | <90 s (300 psi/5 ml)

Электрические измерения (только ADT760A, фрагменты)
Функция | Диапазон | Разрешение | Точность | Примечание
Измерение тока | ±30.0000 mA | 0.1 µA | ±(0.01% показание + 0.005% µA) | Импеданс <10 Ω
Измерение напряжения | ±30.0000 V | 0.1 mV | ±(0.01% показание + 0.005% FS) | Импеданс >10 MΩ
Генерация тока | 0.000 до 22.000 mA | 1 µA | ±(0.02% показание + 0.01% FS) | 20 mA @1K
Питание DC 24V | 24 V | — | ±1 V | 100 mA макс. нагрузка
Измерение переключателя | Измерения открытия/закрытия; подходит для механических прессостатов и цифровых переключателей PNP/NPN
Температурная компенсация | 8°C до 38°C

Внутренние модули ADT155 (примеры)
ADT155-DP025: ±0.25 inH2O (±0.62 mbar) – точность ±0.2% FS
ADT155-DP050: ±0.5 inH2O (±1.25 mbar) – точность ±0.1% FS
ADT155-DP1 / DP2 / DP5 / DP10 / DP20 / DP30 / DP50 / DP100 / DP150 / DP300 / DP400 / DP800 / DP1K: различные диапазоны и точности до 0.02% FS для модулей высокого диапазона
Модули CPx (напр., CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300, CP375) для относительных давлений до 25 bar в зависимости от исполнения

Входящие аксессуары (фрагменты)

• ADT100-760-KIT адаптеры (комплект фитингов: G1/8M на 1/4 NPTF, G1/8M на G1/4F, G1/8M на M20F).
• ADT100-760-HOSE: шланг 1.5 м (не входит в комплект модели LLP).
• 9819-X сетевой адаптер 110V/220V.
• 9724 Li‑ion батарея (1 шт.).
• Измерительные кабели для ADT760A (набор из 3).
• Руководство пользователя на CD и сертификат калибровки ISO17025 прилагаются.

Опциональные аксессуары (фрагменты)

• Система предотвращения загрязнений (арт. 9231) — несовместима с LLP.
• Дополнительные модули давления (варианты ADT155) и кабели подключения.
• Наборы шлангов и коллектора давления (арт. ADT128-xx в зависимости от фитинга).
• Мягкий кейс (9913-760-SC) или жесткий кейс (9914-760).

Технические характеристики / параметры

• Каналы: всего 4 (1 электрический для измерения/симуляции, 1 канал внутреннего давления для генерации/измерения, 2 внешних канала давления для датчиков).
• Защита: IP52 (ограниченная защита от пыли и брызг воды).
• Батарея: перезаряжаемая Li‑ion, время работы ~10 часов, заряд ~4 часа.
• Дисплей: 854 x 480 цветной TFT, ёмкостный сенсорный экран.
• Коммуникации: USB, Wi‑Fi, Bluetooth.
• Масса: < 1,8 кг.
• Габариты: 235 x 110 x 70 мм.
• Сертификат: прилагается сертификат калибровки ISO17025.
• HART: опция (только модель ADT760-X-DL).
• Регистрация данных: опция (только ADT760-X-DL), ёмкость до 1 миллиона записей с датой/временем.
• Документирование задач: опция (ADT760-X-DL), до 250 программируемых задач.
• Автоматические функции: тест прессостатов, автоматическое приращение, тест на утечку.
• Электрическая защита: защищено до 30 V.
• Многоязычный интерфейс: Английский, Немецкий, Французский, Итальянский, Испанский, Португальский, Китайский, Японский.
• Ресурс насоса: > 500 000 циклов.
• Питание: перезаряжаемая Li‑ion батарея, внешний адаптер питания (110/220 V), выход 10 V.
• Эксплуатационные параметры: работа 0°C до 50°C, 0–90% RH, высота < 3000 м; хранение -20°C до 70°C; вибрация 4g (20–2000 Hz); удар 8g (падение с 1 м).
• Гарантия: 1 год (кроме батареи).
