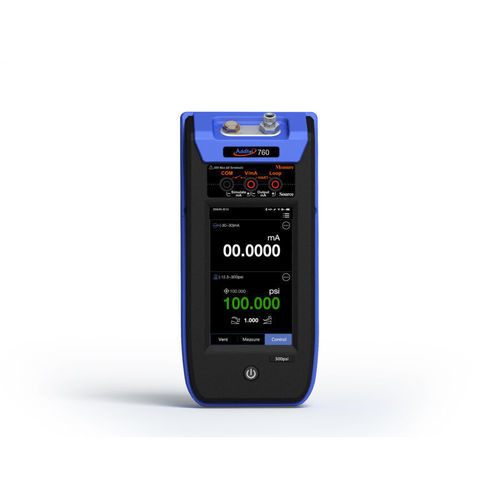

Многофункциональный калибратор ADT 760

для сигналов в мАдавлениянапряжение

Обзор
Портативный прецизионный полностью автоматический калибратор давления, компактный и легкий (≈1,8 кг), способный генерировать и измерять давления от 90% вакуума до 20 бар в зависимости от модели. Цветной сенсорный экран и встроенный автоматический насос. Поставляется стандартный поверочный сертификат, отслеживаемый по NIST.

Функциональное резюме

• Автоматическая генерация и управление давлением с помощью встроенного насоса (до 20 бар в зависимости от модели).
• Стабильность управления внутреннего модуля: <0.005% полной шкалы.
• Точность до 0.01% полной шкалы (в зависимости от модели/опции).
• Внутренние сменные модули давления для настройки диапазона и точности.
• 800×480 TFT цветной сенсорный экран для управления и навигации по иконкам.
• Электрические функции: измерение и генерация mA/V, петлевая питание 24 VDC (защищено до 30 V).
• Коммуникации: USB, WiFi и Bluetooth; поддержка HART (опция).
• Опция регистрации данных (модели DL): программируемые задания и хранение до 1 млн записей.

Доступные модели

• ADT760-LLP: разработан для очень низких давлений (модуль ±30 inH2O / ±75 mbar в комплекте).
• ADT760-D: охватывает -0.86 до 2.5 bar (датчик CP35 в комплекте) для дифференциальных и манометрических измерений.
• ADT760-MA: охватывает -0.86 до 20 bar (датчик CP300 в комплекте), включает внутренний барометрический датчик для абсолютных и относительных измерений.

Функции и ключевые моменты

• Автоматизация тестов (модели DL): автоматические процедуры калибровки, подготовка заданий, автоматическое управление шагами, автоматические тесты переключения с демпфированием.
• Измерение и симуляция электрических сигналов: измерение mA/V с точностью ±(0.01% показ + 0.005% FS), генерация 0–24 mA с точностью ±(0.02% показ + 0.01% FS).
• Запись и управление заданиями (модели DL): до 250 программируемых заданий и загрузка результатов на ПК.
• Тест на герметичность: удержание давления для измерения потерь на утечку.
• Защита давления: специальная защита на входе для предотвращения засорения пылью или остатками.
• Съемный перезаряжаемый Li-ion аккумулятор; время работы ≈10 часов.

Внутренние модули и совместимость (примеры)
Серия модулей ADT155 позволяет расширять или повышать точность и диапазоны: ADT155 (DP025, DP050, DP1, DP2, DP5, DP10, DP20, DP30, DP50, DP150, DP300, DP400, DP800, DP1K) и модули CP (CP2, CP5, CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300) с различной точностью в зависимости от модуля и диапазона.

Аксессуары (в комплекте / опционально)

• Типичные комплектующие в поставке: набор адаптеров (ADT100-760-KIT), шланг 1.5 м (ADT100-760-HOSE), сетевой адаптер 110/220 В, аккумулятор Li-ion, измерительные кабели, руководство пользователя, сертификат NIST.
• Опциональные аксессуары: дополнительные модули (ADT160A…), кабели для подключения модулей, наборы испытательных шлангов (различные соединения), пневматический манивель давления (серия ADT128), мягкие/жесткие кейсы, фильтры, кронштейны, ПО Additel для управления данными и загрузки.

Основные характеристики (фрагмент)
Характеристика | 760-LLP | 760-D | 760-MA
Макс. диапазон давления | ±30 inH2O (±75 mbar) | -0.86 до 2.5 bar (-12.5 до 35 psi) | -0.86 до 20 bar.g (-12.5 до 300 psi)
Точность (полная шкала) | 0.05% FS | 0.02% FS | 0.02% FS (опция 0.01% возможна)
Стабильность | <0.005% FS (внутренний модуль) для всех моделей
Тип давления | Дифференциальный, манометрический (LLP & D); Манометрический и абсолютный (MA)
Разрешение | 6 digits
Доступные единицы | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, mtorr, torr и др.
Давление соединение | Фитинг flare (LLP) / G1/8 BSPF (D и MA в зависимости от версии)
Дисплей | Цветной 800×480 TFT сенсорный экран
Аккумулятор | Перезаряжаемый Li-ion, время работы ≈10 ч, заряд 4 ч (внешний) / 6 ч (в корпусе)
Защита | IP54 (пыль и вода)
Масса / Размеры | <1,8 кг; 235 × 110 × 70 мм
Сертификат | Трассируемый NIST поставляется с данными
Коммуникации | USB, WiFi, Bluetooth; HART опционально (модель X-DL)

Технические характеристики / спецификации

• Каналы: всего 4 канала (1 электрический измерительный/симуляционный, 1 канал внутренней генерации/измерения давления, 2 канала для внешних датчиков давления).
• Температурная компенсация: 5°C до 35°C (расширенная компенсация 0–50°C).
• Температурный коэффициент: < ±(0.001% RD + 0.001% FS) /°C за пределами диапазона 5–35°C.
• Ресурс насоса: >500 000 циклов.
• Эксплуатационные условия: работа 0°C до 50°C, 0–90% RH, высота <3000 м; хранение -20°C до 70°C.
• Вибрация и удар: вибрация 4g (20–2000 Hz); удар 8g, падение с 1 м тест.
