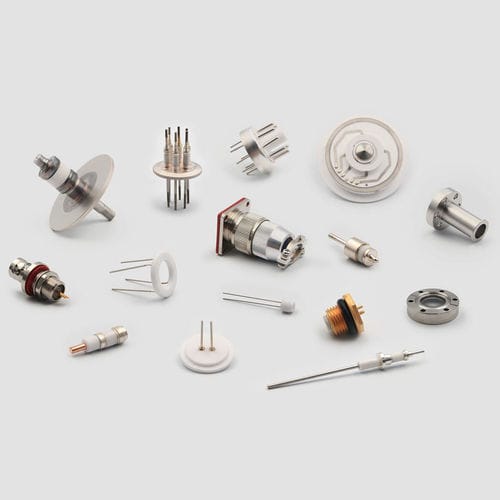

Вакуумный проходной изолятор

с герметичным закрытиемхимически стойкийустойчивый к истиранию

Обзор
INNOVACERA поставляет вакуумно‑плотные герметичные керамика‑к‑металлу, стекло‑керамика и стекло‑к‑металлу компоненты для промышленных, аэрокосмических и медицинских применений. Эти узлы сочетают в себе высокотемпературную и химическую стойкость керамики с механической прочностью и вязкостью металлов. INNOVACERA предоставляет техническую поддержку и адаптированные решения по уплотнению.

Материалы для керамика‑к‑металлу уплотнений:
Материал корпуса / Изолятор / Проводник
Нихром‑ферритные сплавы (NiFe) & NiFeCO (Kovar) / Al2O3 94%-99% / Kovar; Kovar с медной сердцевиной
Нержавеющие стали серий 300 & 400 / AlN / Сплав 52
Cu и медные сплавы / BeO / Inconel
Inconel / / Нержавеющие стали
Сплавы 42, 46, 49 / /

Свойства герметичного уплотнения:

• Герметичность: до 1×10-9 atm cc/sec He
• Рабочая температура: > 500°C в зависимости от материалов и геометрии
• Сопротивление изоляции: обычно превышает 1 GΩ @ 100 VDC

Особенности керамика‑к‑металлу уплотнений:

• Высокая износостойкость
• Высокая механическая прочность
• Расчет на давления свыше 10 000 PSI
• Применение при высоких температурах
• Низкие диэлектрические потери
• Проверено на утечки масс‑спектрометром
• Высокая химическая стабильность

Процесс сварки/соединения керамика‑к‑металлу:

• Очистка
• Нанесение пасты
• Металлизация
• Никелевое покрытие
• Монтаж
• Пайка/бразинг
• Контроль и упаковка

Области применения керамика‑к‑металлу уплотнений:

• Изоляторы реле
• Конденсаторы
• Магнетроны
• Путевые волновые трубки (TWT)
• Компоненты рентгеновских труб
• Электрохирургические инструменты
• Имплантируемые корпуса и вводы
• Газоанализаторы
• Электронные микроскопы (TEM, SEM)
• Вводы высокого напряжения
• Вводы высокой температуры
• RF‑вводы
• Оптоэлектроника и силовые лампы
• Лазерные трубки
• Тиристоры
• Диоды
• И т.д.

Характеристики / Технические спецификации

• Бренд: INNOVACERA
• Тип продукта: Вакуумно‑плотные герметичные керамика‑к‑металлу, стекло‑керамика и стекло‑к‑металлу компоненты
• Типичная герметичность: до 1×10-9 atm cc/sec He
• Рабочая температура: > 500°C (зависит от материала и геометрии)
• Сопротивление изоляции: > 1 GΩ @ 100 VDC (типично)
• Типичные материалы корпуса: NiFe сплавы & NiFeCO (Kovar), нержавеющие стали серий 300 & 400, Cu и медные сплавы, Inconel, сплавы 42/46/49
• Типичные материалы изолятора: Al2O3 94%-99% (корунд), AlN, BeO
• Типичные материалы проводника: Kovar, Kovar с медной сердцевиной, сплав 52, Inconel, нержавеющие стали
• Механические характеристики: высокая износостойкость, высокая механическая прочность, пригодно для давлений >10 000 PSI
• Контроль качества: проверка на утечки масс‑спектрометром
