Описание
Герметичные оптоэлектронные корпуса обеспечивают герметичный механический и тепловой интерфейс для фотонных и оптоэлектронных компонентов. Мы предлагаем комплексную упаковку от проектирования и прототипирования до пилотных и массовых выпусков, с металлическими, HTCC и LTCC корпусами для выполнения оптических, тепловых и экологических требований в телекоммуникациях, LiDAR, медицинской визуализации и силовой электронике.

Продукция

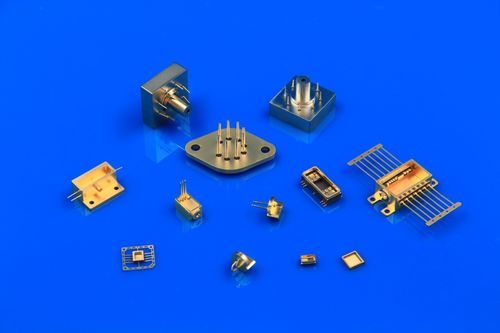

• Металлические корпуса
• Металлические оболочки используют стекло‑металлические и керамика‑металлические соединения для формирования герметичных корпусов, стабилизирующих среду чипа и обеспечивающих эффективный теплоотвод. Защищают устройства от влажности, температурных циклов и коррозионных условий. Типичные применения: радиолокационные модули базовых станций, блоки радиоэлектронной борьбы, измерительные и контрольно‑измерительные приборы, силовые подложки и источники питания сигналов.

Технические преимущества (Металлические корпуса)

• Поддерживаемые материалы: Kovar, углеродистая сталь, нержавеющая сталь, вольфрам‑медь, алюминиевые сплавы
• Поддерживаемые методы сварки/герметизации: энергосберегающее сваривание, параллельная шовная сварка, паяние оловом, лазерная герметизация
• Сопротивление изоляции ≥ 5000 MΩ (измерено при 500 V DC)
• Герметичность (He): R1 ≤ 1×10⁻³ Pa·cm³/s
• Устойчивость к соляному туману: настраивается для испытаний 24 h / 48 h / 72 h
• Полная производственная цепочка от НИОКР и проектирования до изготовления; возможна кастомизация

Модели изделий

• Корпуса для устройств обработки сигналов
• Пакеты для силовых модулей
• Пакеты для приводов двигателей и PWM
• Керамические корпуса для дискретных полупроводниковых приборов
• Корпуса типа replay
• Крышки и колпачки
• Силовые SMD‑корпуса

Керамические корпуса HTCC

• Ceramic Dual In-line Package (CDIP)
• Ceramic Flat Pack / Ceramic Quad Flat Pack (CFP / CQFP)
• Ceramic Quad Flat Non-leaded Package (CQFN)
• Ceramic Pin Grid Array (CPGA)
• Ceramic Small Outline Package (CSOP)
• Ceramic Leadless Chip Carrier (CLCC)

Технические преимущества (HTCC)

• Планирование/покрытие с самоконтролем
• Передовые методы проектирования и моделирования для оптимизации конструкции корпуса/подложки, трассировки, теплового поведения и надежности
• Полный производственный цикл с возможностью кастомизации

Керамические корпуса LTCC
LTCC (Low Temperature Co-fired Ceramic) — многослойные керамические субстраты на основе оксида алюминия и стекла с высокопроводящими пастами (Au, Ag, Cu), со‑обжиг которых проводится при относительно низких температурах (~850–900°C). LTCC‑изделия особенно подходят для RF, микроволновых и миллиметровых устройств благодаря низкой удельной сопротивляемости проводников и малой диэлектрической проницаемости.

Технические преимущества (LTCC)

• Минимальная ширина/шаг проводника: 100 µm
• Минимальное отверстие/апертура: 100 µm
• Минимальное расстояние между отверстиями: 2,5 × aperture
• Максимальное число слоев: 40
• Две линейки продуктов: высокая частота низких потерь и высокая прочность

Материальная система
Характеристики базовых материалов

• Сплав железо‑никель‑кобальт | 4J29 | Плотность 8.2 g/cm³ | CTE 5.3 ×10⁻⁶/°C (20–300°C) | TC 17 W/m·K
• Никель‑железный сплав | 4J42 | Плотность 7.12 g/cm³ | CTE 4.8 ×10⁻⁶/°C | TC 13 W/m·K
• Углеродистая сталь | 10# | Плотность 7.8 g/cm³ | CTE 13.0 ×10⁻⁶/°C | TC 46 W/m·K
• OFHC (TU1) | TU1 | Плотность 8.9 g/cm³ | CTE 17.6 ×10⁻⁶/°C | TC ≈ 390 W/m·K
• W/Cu | WCu85/15 | Плотность 16.4 g/cm³ | CTE 7.2 ×10⁻⁶/°C | TC ≈ 180 W/m·K
• Нержавеющая сталь | 304 / 316 | Плотность 7.93 / 7.98 g/cm³ | CTE 17.2 / 20 ×10⁻⁶/°C | TC 16 / 16.29 W/m·K

Характеристики материалов выводов

• Сплав железо‑никель‑кобальт | 4J29 | Удельное сопротивление 48 µΩ·cm | CTE 5.3 ×10⁻⁶/°C
• Никель‑железный сплав | 4J50 | Удельное сопротивление 43 µΩ·cm | CTE 9.5 ×10⁻⁶/°C
• Cu‑сердечный сплав 52 | 4J50 | Удельное сопротивление 12 µΩ·cm | CTE 11.5 ×10⁻⁶/°C
• Медный сплав (Tul) | Tul | Удельное сопротивление 1.7 µΩ·cm | CTE 17.6 ×10⁻⁶/°C

Типичные применения

• TO‑корпуса для высокомощных лазеров
• Герметизация автомобильных реле
• Упаковка дискретных полупроводниковых приборов
• Многослойные керамические подложки
• Силовые SMD‑пакеты
• Оптическая связь: герметичное封装 400G трансиверов
• Автомобильная электроника: упаковка LiDAR‑излучателей для автономного вождения
• Новая энергетика: изолированные клеммы для систем управления батареями (BMS)

Технические характеристики

• Сопротивление изоляции: ≥ 5000 MΩ (измерено при 500 V DC)
• Герметичность (гелий): R1 ≤ 1×10⁻³ Pa·cm³/s
• Устойчивость к коррозии в соляном тумане: настраивается для прохождения тестов 24 h / 48 h / 72 h
• Поддерживаемые материалы для металлической упаковки: Kovar, углеродистая сталь, нержавейка, W‑Cu, алюминиевый сплав
• Поддерживаемые методы сварки/герметизации: энергосберегающее сваривание, параллельная шовная сварка, паяние оловом, лазерная герметизация
• Типы HTCC: CDIP, CFP/CQFP, CQFN, CPGA, CSOP, CLCC
• Возможности LTCC: min трасса/шаг 100 µm, min via/aperture 100 µm, min расстояние между отверстиями 2,5×aperture, до 40 слоев, опции продуктов HF низкие потери и высокая прочность
• Примеры удельной теплопроводности: OFHC (TU1) ≈ 390 W/m·K; WCu85/15 ≈ 180 W/m·K
