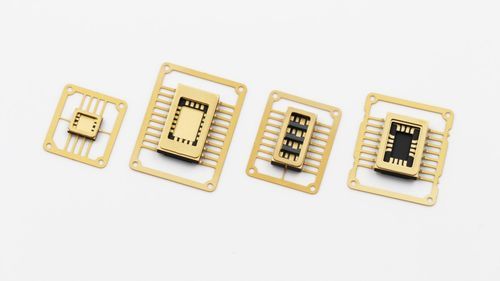

Выступающий корпус

прямоугольныйквадратныйиз керамики

Комплексные решения по керамическим корпусам обеспечивают герметичные, термически эффективные и высоконадежные корпуса, адаптированные для оптической связи, силовых устройств, военных/аэрокосмических систем и автомобильной электроники. Эти керамические пакеты разработаны для работы в условиях высоких температур и суровых условий, обеспечивая отличные диэлектрические свойства, герметичное запечатывание и настраиваемые конструкции для соответствия характеристикам устройства и условиям эксплуатации.

Представительные серии продуктов:

• Ceramic Small Outline Package (CSOP)
  Миниатюрный поверхностный пакет с выводами gull-wing. Шаг выводов: 1.27 мм, 1.00 мм и 0.80 мм.

  • Характеристики:

    • Миниатюрная конструкция с gull-wing выводами для минимизации напряжений
    • Отличная стойкость к механическим ударам
    • Несколько доступных шагов выводов: 1.27 мм, 1.00 мм, 0.80 мм
  • Применения:

    • Различные интегральные схемы
    • Упаковка компонентов повышенной надежности
• Ceramic Surface-Mount Power Package (SMD)
  Разработан для силовых устройств и компонентов с высоким тепловым потоком, обеспечивает чрезвычайно низкие тепловые сопротивления и отличные тепловые контактные поверхности.

  • Характеристики:

    • Высокая пропускная способность по току
    • Большая площадь пайки чипа, служащая эффективным радиатором
    • Надежная работа при превосходном тепловом менеджменте
  • Применения:

    • Корпусы для СВЧ-устройств
    • Пакеты для кристаллов и генераторов
• Ceramic Dual In-line Package (CDIP)
  Широко используемый через-отверстие пакет, состоящий из двух прессованных керамических блоков, заключающих двухрядную рамку выводов. Стандартный шаг обычно 2.54 мм; количество выводов от 6 до 64.

  • Характеристики:

    • Двухрядная конфигурация выводов
    • Широкий диапазон количества выводов
  • Применения:

    • ИС с умеренными требованиями к распиновке и плотности сборки
    • Оптопары, MEMS-устройства и другие компоненты повышенной надежности
• Ceramic Leadless Quad Packages (CLCC / CQFN)
  Безвыводные/безвылетные квадратные пакеты, идеальны для высокочастотных применений с низкой паразитной индуктивностью и эффективным рассеянием тепла.

  • Характеристики:

    • Низкие паразитные параметры при компактных размерах
    • Отличное тепловое управление и высокая надежность
    • Доступны конфигурации с выводами с двух или четырех сторон
    • Несколько шагов выводов: например 1.27 мм, 1.00 мм, 0.50 мм
  • Применения:

    • Платы с высокой плотностью поверхностного монтажа
    • VLSI, ASIC и ECL-цепи
• Laser SMD Ceramic Packages
  Пакеты для лазерных устройств, инкапсулирующие излучающие/принимающие чипы, передавая оптические сигналы и управляя теплом для поддержания стабильности длины волны и постоянной выходной мощности.

  • Характеристики:

    • Высокая теплопроводность с отличной защитой чипа
    • Стабильная работа и надежная управляемость
    • Компактный 7 мм SMD-дизайн с встроенными элементами безопасности
    • Обеспечивает большие проекционные расстояния, узкие углы пучка и малые оптические размеры
  • Применения:

    • Портативное освещение для разведки и спасения
    • Автомобильное и архитектурное освещение
    • Наружное и развлекательное освещение
• Optical Communication Package Series (ROSA / TOSA, etc.)
  ROSA (Receiver Optical Sub-Assembly) и TOSA (Transmitter Optical Sub-Assembly) для оптоэлектронных модулей (например, SFP/QSFP), размещающие лазерные диоды, фотодиоды и оконные элементы для соединения с волокном с герметичным уплотнением окна и отличным тепловым контролем.

  • Характеристики:

    • Высокая герметичность с крайне низкой утечкой
    • Отличное тепловое управление для продления срока службы
    • Поддерживает широкий диапазон скоростей передачи данных (от 10 GHz до 400 GHz)
    • Кастомизируемые конструкции для соответствия специфическим требованиям
  • Применения:

    • Системы волоконно-оптической связи
    • Оптоэлектронные передающие и принимающие модули
    • Оптические переключатели, модули и высокомощные лазерные системы

Технические характеристики / спецификации:

• Типичные материалы корпуса: оксид алюминия (Al2O3), нитрид алюминия (AlN), оксид бериллия (BeO) — используются в качестве материалов корпуса/подложки в керамической упаковке
• Пасы CSOP: 1.27 мм, 1.00 мм, 0.80 мм
• Стандартный шаг CDIP: 2.54 мм; типичное количество выводов: 6–64
• Доступные шаги для CLCC / CQFN: 1.27 мм, 1.00 мм, 0.50 мм
• Laser SMD: компактный SMD-формат 7 мм
• Оптические корпуса (ROSA/TOSA): герметичное уплотнение и тепловое управление для поддержки скоростей передачи данных от 10 GHz до 400 GHz
• Ключевые функциональные преимущества: отличная тепловая производительность, низкие диэлектрические потери, способность к герметичной запайке, высокая надежность в условиях высоких температур и суровых сред
• Предложение компании: комплексные услуги по керамической упаковке от подбора материалов, керамической обработки, металлизации и запайки до испытаний герметичности и надежности, прототипирования и серийного производства
