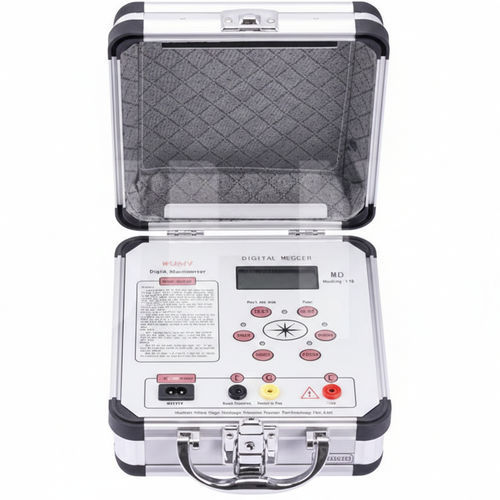

Переносной измеритель сопротивления изоляции UHV-2672

UHV-2672 — переносной тестер сопротивления изоляции, питаемый от батарей, предназначенный для измерения сопротивления изоляции между землей и линией и между фазами, с цифровым LCD-выводом для полевых работ.

Ключевые особенности

• Высокая выходная мощность с короткозамкнутым током > 1,6 mA для быстрой стабилизации напряжения
• Четыре выбираемые контрольные напряжения: 500 В, 1000 В, 2500 В, 5000 В
• DC/DC-преобразователь на батареях для точной генерации испытательных напряжений в портативном исполнении
• Интеллектуальная измерительная схема с I/V-преобразованием, прецизионным делителем напряжения и прямым отображением сопротивления на LCD
• Автоматическое переключение диапазонов и интуитивная панель управления для эффективного тестирования

Принцип измерения

• Прибор генерирует высокое постоянное напряжение от встроенных батарей и прикладывает его между клеммами E (earth) и L (line). Проходящий через образец ток преобразуется и обрабатывается для вывода значения сопротивления изоляции на цифровом дисплее.

Технические преимущества

• Высокая точность измерений во всех диапазонах
• Несколько диапазонов напряжения с автоматическим переключением для непрерывных измерений
• Надежная работа от батарей для полевых испытаний без внешнего питания
• Прямое измерение короткозамкнутого тока повышает точность при измерении как высоких, так и низких сопротивлений

Особенности продукта

• Надежная выходная характеристика и корпус из алюминиевого сплава для эксплуатации в полевых условиях
• Конструкция с шумоподавлением и пропорциональная схема для стабильных показаний
• Интеллектуальная система управления с автоматическим выбором диапазона и четким LCD-интерфейсом
• Возможность прямого измерения тока короткого замыкания для точного задания условий испытания

Характеристики / технические спецификации

• Условия эксплуатации: температура окружающей среды 0℃～+45℃; относительная влажность ≤85%
• Уровни выходного напряжения: 500 В, 1000 В, 2500 В, 5000 В
• Диапазон измерений: 0 ～ 19990 MΩ
• Разрешающая способность: 0.01 MΩ, 0.1 MΩ, 1.0 MΩ, 10.0 MΩ
• Относительная погрешность: 0 ～ 2000 MΩ ≤ ±5% ±2 d; 2000 MΩ ～ 19990 MΩ ≤ 10% ±2 d
• Напряжение/нагрузка: 5000 В / 40 MΩ
• Падение напряжения: около 10%
• Короткозамыкательный ток: > 1,6 mA
• Питание (DC): батареи 8 × 1,5 V (AA)
• Питание (AC): 220 V / 50 Hz
• Потребляемая мощность: в режиме покоя ≤ 160 mW; макс. ≤ 2,5 W
• Габариты (объем): 235 × 200 × 135 mm³
• Масса: < 1,4 kg
