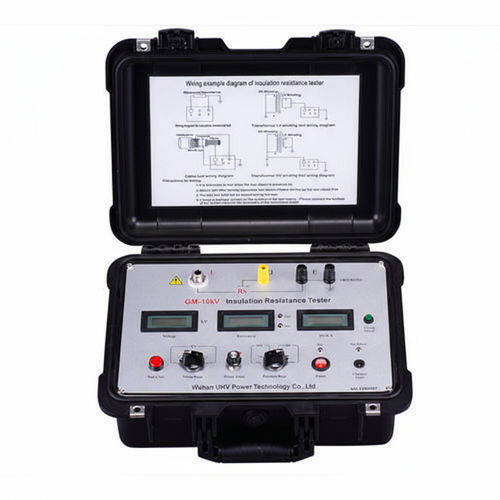

Измеритель сопротивления изоляции GM-10kV

GM-10kV Adjustable High-Voltage Digital Tester — промышленный прибор для измерения сопротивления изоляции, формирующий настраиваемые уровни постоянного высокого напряжения и измеряющий ток утечки для расчёта сопротивления. Предназначен для испытаний в подстанциях, электростанциях, на магистральных и кабельных линиях, а также на крупных трансформаторах и двигателях.

Основные функции / Дальность и точность

• 20 MΩ — эффективный диапазон: 0.01–19.99 MΩ — точность: ±(5%+3d)
• 200 MΩ — 5.0–199.9 MΩ — ±(5%+3d)
• 2 GΩ — 0.05–1.999 GΩ — ±(5%+3d)
• 20 GΩ — 0.5–19.99 GΩ — ±(5%+3d)
• 200 GΩ — 5.0–199.9 GΩ — ±(10%+3d)
• 2000 GΩ — 50–1999 GΩ — ±(20%+10d)

Предупреждения / замечания

• Калибровочное напряжение: для M‑диапазонов = 0.5 kV; для G‑диапазонов = 2.5 kV.
• Для обеспечения точности измерений тестовое напряжение должно быть выше 20% от выбранного номинального диапазона.
• При тестовом напряжении выше 8 kV и измерении сопротивлений свыше 20 GΩ рекомендуется экранировать оголённые высоковольтные электроды в воздухе, чтобы избежать влияния ионизации воздуха.
• Диапазон 2000 GΩ предназначен для справочного использования в сухой среде при относительной влажности менее 70%.

Особенности

• Регулируемый выход постоянного высокого напряжения: несколько уровней (напр., 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV — зависит от модели).
• Цифровой LCD‑дисплей для наглядного и точного считывания значений сопротивления изоляции.
• Высокая помехозащищённость: эквипотенциальное защитное кольцо и активный низкочастотный фильтр 4‑го порядка.
• Высокая степень автоматизации: некоторые модели автоматически рассчитывают absorption ratio и polarization index и выполняют автопереключение диапазонов.
• Безопасность: автоматический разряд прибора после теста; не выполнять ручной разряд до индикации нуля на вольтметре.

Область применения

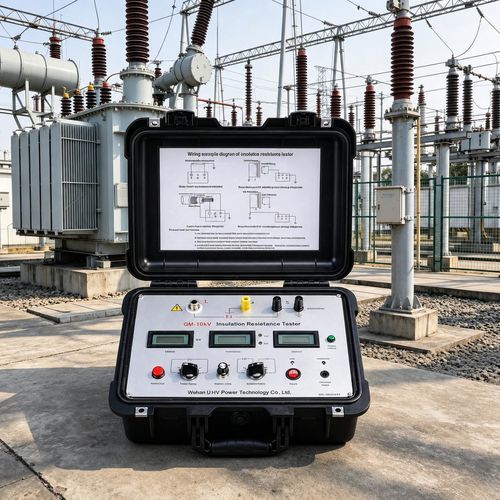

• Испытания изоляции на высоковольтных подстанциях, электростанциях, магистральных и прокладываемых кабелях, крупных трансформаторах и двигателях.
• Также применяется в почтово‑телекоммуникационной отрасли, при электромонтажных и сервисных работах для проверки изоляции.

Характеристики / Технические спецификации

• Тип прибора: регулируемый цифровой мегомметр / Insulation Resistance Tester
• Выходное напряжение: несколько уровней DC (пример: 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV — зависит от модели)
• Дисплей: цифровой LCD
• Антипомеховые меры: экранирующее кольцо выравнивания потенциалов; активный НЧ фильтр 4-го порядка
• Автоматизация: автоматический расчёт коэффициента абсорбции и индекса поляризации (в некоторых моделях), автоматическое переключение диапазонов
• Показания/точности: см. раздел «Дальность и точность» выше
• Условия эксплуатации: диапазон 2000 GΩ — для справочного использования в сухой среде (RH < 70%)
• Документация: руководство пользователя, сертификат калибровки (PDF)
• Производитель: Wuhan UHV Power Technology Co., Ltd.
