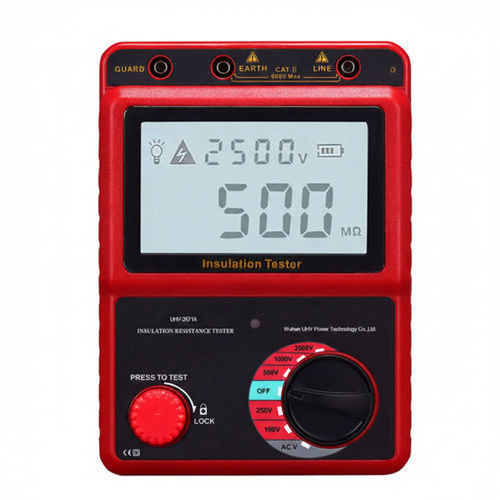

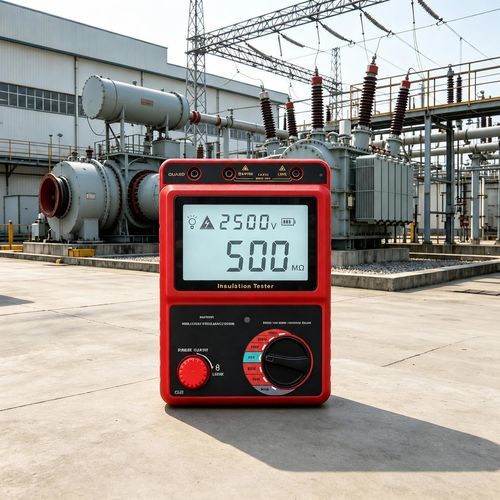

Переносной измеритель сопротивления изоляции UHV-2671A

UHV-2671A — портативный цифровой тестер сопротивления изоляции для проверки сопротивления изоляции электрооборудования и кабелей относительно земли. Прибор поддерживает несколько постоянных испытательных напряжений, обладает достаточной выходной мощностью и измеряемым током короткого замыкания для проверок в полевых и лабораторных условиях.

Испытательные напряжения и диапазоны измерений

• Номинальные испытательные напряжения: 100 В, 250 В, 500 В, 1000 В, 2500 В.
• Диапазоны по напряжению: 100 В: 0,0–10 МΩ; 10–100 МΩ; 100–200 МΩ; 250 В: 0,0–10 МΩ; 10–100 МΩ; 100–500 МΩ; 500 В: 0,0–99,9 МΩ; 100–999 МΩ; 1000 В: 0,0–99,9 МΩ; 100–999 МΩ; 1,00–19,9 ГΩ; 2500 В: 0,0–99,9 МΩ; 100–999 МΩ; 1,00–9,99 ГΩ; 10,0–49,9 ГΩ.

Параметры измерений

• Напряжение холостого хода: DC 100 В ±10%; DC 250 В ±10%; DC 500 В ±20%; DC 1000 В ±20%; DC 2500 В ±20%.
• Стандартный измерительный ток (типично при указанных нагрузках): 100 В: 0,2–0,25 мА (при 0,5 MΩ); 250 В: 0,5–0,55 мА (при 0,5 MΩ); 500 В: 1,0–1,1 мА (при 0,5 MΩ); 1000 В: 1,0–1,1 мА (при 1,0 MΩ); 2500 В: 1,0–1,1 мА (при 2,5 MΩ).
• Ток короткого замыкания: примерно 1,3 мА.
• Точность измерения изоляции: ±5% rdg ±5 digits.

Функции и безопасность

• Автоматическая разрядка после измерения для безопасной работы.
• Подсветка ЖК-дисплея для работы в условиях низкой освещённости.
• Звуковые и визуальные предупреждения при наличии напряжения на линии.
• Автоотключение через 10 минут бездействия.
• Индикатор разряда батареи.

Измерение переменного напряжения

• Режим: измерение переменного напряжения.
• Диапазон: 30–600 В (50/60 Гц).
• Разрешающая способность: 1 В.
• Точность: ±2% показаний ±3 digits.

Технические характеристики

• ЖК-дисплей: до 999 отсчётов.
• Индикация переполнения диапазона: отображает "OL" для сопротивления изоляции, "LO" для напряжения.
• Автодиапазон: переход в верхний диапазон при 1000 отсчётах; возврат в нижний диапазон при 95 отсчётах (только для изоляции).
• Частота выборки: 0,5–10 раз/сек.
• Рабочая высота: ≤ 2000 м (внутреннее использование).
• Рабочая среда: 0 °C – 40 °C; влажность ≤ 85%.
• Условия хранения: -20 °C – 60 °C; влажность ≤ 90%.
• Защита от перегрузки: диапазон изоляции: AC 1200 В / 10 с; диапазон напряжения: AC 720 В / 10 с.
• Выдерживаемое напряжение: AC 8320 В (50/60 Гц) / 5 с (между цепью и периферией).
• Гарантированное сопротивление изоляции: >1000 MΩ при DC 1000 V (между цепью и периферией).
• Источник питания: DC 9 В (6 × батареи AA 1,5 В).
• Потребляемый ток батареи: ок. 800 мА (макс.).
• Время работы от батареи: ок. 15 часов.
• Габариты: 125,4 × 174,6 × 69 мм.
• Масса: 547,44 г (без батарей и измерительных проводов).
• Альтернативные наименования: тестер сопротивления; цифровой тестер изоляции.

Типичные области применения

• Профилактическое обслуживание и проверки безопасности электрического оборудования на предприятиях.
• Проверка изоляции кабелей при монтаже и вводе в эксплуатацию.
• Полевые испытания и диагностика двигателей, трансформаторов и распределительных устройств.
• Контроль качества в производстве и лабораториях НИОКР.
