Переносной измеритель сопротивления изоляции GM series

GM-20kV Adjustable High Voltage Digital Test Set — портативный измеритель сопротивления изоляции для измерений с выбираемыми испытательными напряжениями до 0 / 5 / 10 / 20 кВ. Устройство сочетает преобразование I→V и функцию деления двойного интегрального цифрового вольтметра для прямого отображения значения сопротивления изоляции на ЖК‑дисплее.

Функции и ключевые принципы

• Выбираемые напряжения испытания: 0, 5, 10 и 20 кВ, генерируемые обратной связью DC/DC‑преобразователя.
• Метод измерения: метод отношения токов (current‑ratio), эквивалентный традиционному мегомметру; преобразование Ом→цифра через I→V и деление двойного интегрального цифрового вольтметра.
• Дисплей: 3½‑разрядные ЖК‑индикаторы напряжения, сопротивления и времени.
• Питание: встроенный аккумулятор (литий или NiMH упомянуты для обслуживания); заряд через специальный адаптер DC15V; типичное время непрерывной работы ~6–8 часов после полной зарядки (время зарядки ~6–8 ч).
• Секундомер и сигнализация: до 19 минут 59 секунд (цикл 20 мин); звуковые сигналы на 15 с, 60 с и каждую минуту; короткий звуковой сигнал и удержание показания сопротивления 3 с в контрольных точках; непрерывная тревога при недопустимом/вне диапазона измерении.

Принцип работы
Прибор формирует постоянное высокое напряжение от встроенного аккумулятора через DC/DC‑преобразователь и подает его между клеммами E и L через объект испытания. Получающийся ток преобразуется I→V, делится и обрабатывается цифровым вольтметром, после чего значение сопротивления изоляции отображается на ЖК‑экране. Конструкция использует СИП‑микросхемы средней/большой степени интеграции, обеспечивает высокую выходную мощность и большую способность по току короткого замыкания с несколькими уровнями выходного напряжения.

Меры предосторожности

• Безопасность: клемма 'L' — выход высокого напряжения; клемма 'E' должна быть заземлена.
• Перед подачей высокого напряжения проверить состояние прибора и подключить нагрузочный резистор до включения питания, чтобы избежать искрения или разрядов, которые могут повредить внутренние компоненты или эталонные резисторы.
• Заряд батареи: постоянное напряжение с ограничением тока; полная зарядка примерно 6–8 часов. При длительном хранении периодически подзаряжать (рекомендация — каждые три месяца) для сохранения ресурса батареи.
• Замена батареи: при замене NiMH‑элементов подбирать элементы с близкой ёмкостью и полностью заряжать каждую ячейку перед сборкой.

Изображения и сопутствующие документы

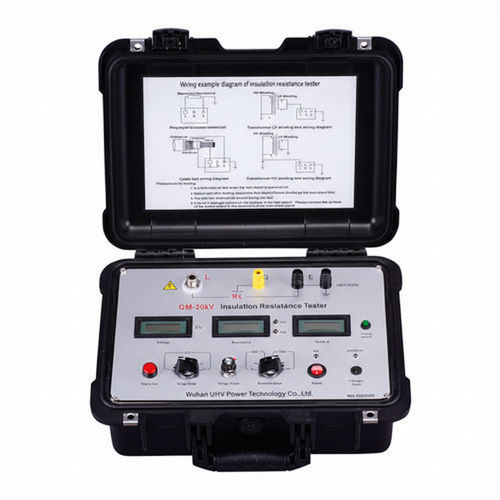

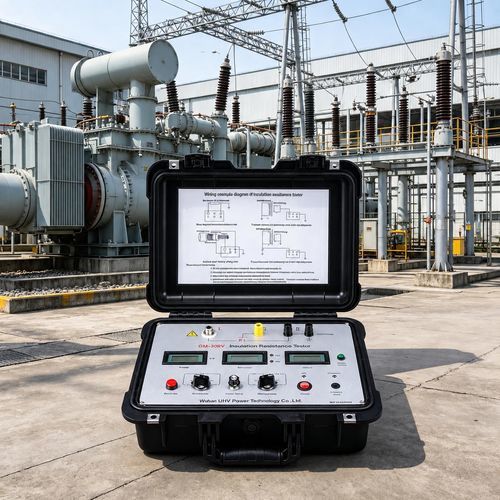

• Галерея изображений продукта (виды изделия и технические иллюстрации) доступна на странице товара.
• Руководство пользователя и свидетельство о калибровке доступны в формате PDF.

Характеристики / Технические спецификации

• Испытательные напряжения: 0 / 5 / 10 / 20 кВ (выбираемые)
• Метод измерения: I→V преобразование + деление через двойной интегральный цифровой вольтметр (метод current‑ratio)
• Стойкость к помехам электрического поля: 2 мА (50/60 Гц)
• Секундомер/сигнализация: до 19:59, цикл 20 мин; сигналы на 15 с, 60 с и каждую минуту; удержание показания 3 с; непрерывная тревога при недействительных/низких показаниях
• Дисплей: 3½‑разрядный LCD для напряжения, сопротивления и времени
• Питание: встроенная перезаряжаемая батарея; зарядка DC15V через специальный адаптер
• Рабочая среда: -20 °C до +40 °C; относительная влажность 20%–90%
• Габариты (Д×Ш×В): 315 × 240 × 180 мм
• Вес: 5,5 кг
• Альтернативные названия: Insulation Resistance Tester; Insulation Meter; Adjustable High Voltage Digital Tester
