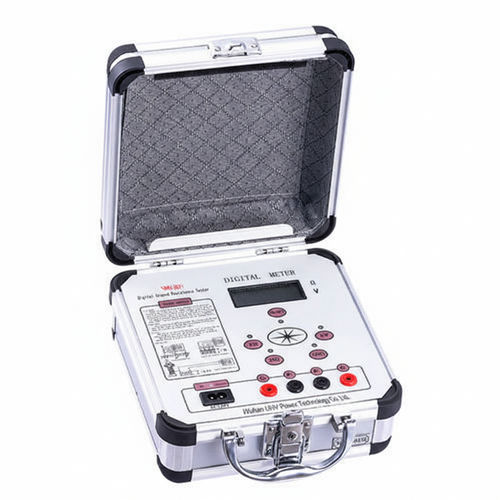

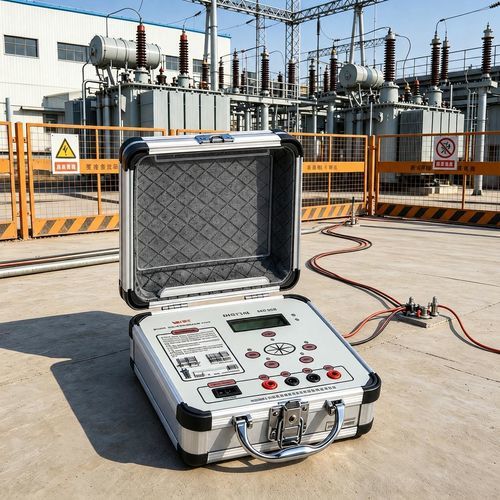

Тестер сопротивления заземлению UHV-2571

удельного сопротивления грунтадля поладля электрического оборудования

UHV-2571 — портативный цифровой измеритель сопротивления заземления, сочетающий методы трёхконтактного и четырёхконтактного измерения и использующий крупномасштабные интегральные схемы вместо традиционной ручной генерации тока. Предназначен для надёжных измерений сопротивления заземления, низких сопротивлений проводников, удельного сопротивления почвы и переменного напряжения с повышенной помехоустойчивостью.

Основные функции

• Корпус из высокопрочной алюминиевой сплавной оболочки, рассчитан на полевые и промышленные условия эксплуатации.
• Режим синхронного слежения с фазовой автоподстройкой (PLL) и фильтр на переключаемом конденсаторе обеспечивают подавление помех промышленной частоты и радиочастот.
• Технология преобразования DC/AC преобразует постоянный ток в низкочастотный переменный ток с постоянным током для стабильных измерений.
• Допускает вспомогательные сопротивления заземления (RC) и вспомогательные потенциалы (RP) в заданных пределах без существенного влияния на результаты.
• Не требует ручной настройки или балансировки; ЖК‑дисплей 3(1/2); переполнение отображается как "1".
• Измеряет: сопротивление заземления, сопротивление низкоомных проводников, удельное сопротивление почвы и переменное напряжение. Руководство пользователя и свидетельство о калибровке доступны.

Технические параметры

• Температура окружающей среды: 0℃ – +45℃
• Относительная влажность: ≤ 85% RH
• Диапазон измерений и постоянный ток (RMS): сопротивление 0～2 Ом (10 мА), 2～20 Ом (10 мА), 20～200 Ом (1 мА)
• Диапазон измерения напряжения: AC 0～19,99 В
• Погрешность измерений: 0～0,2 Ом ≤ ±3% ±1d; 0,2 Ом～199,9 Ом ≤ ±1,5% ±1d; 1～19,99 В ≤ ±3% ±1d
• Разрешающая способность: 0,001 Ом, 0,01 Ом, 0,1 Ом, 0,01 В
• Допустимое вспомогательное сопротивление заземления (RC между C1 и C2): для диапазонов 0～2 Ом и 2～20 Ом ≤ 1 кОм; для 20～200 Ом ≤ 2 кОм
• Вспомогательный потенциал (RP между P1 и P2): RP < 40 кОм, погрешность ≤ ±5%
• Допустимое напряжение земли (эффективное значение, частота сети): ≤ 5 В, погрешность ≤ ±5%
• Максимальная потеря мощности: ≤ 2 Вт
• Питание (DC): 8 × 1,5 В (AA, R6) батареи
• Питание (AC): 220 В / 50 Гц
• Габариты: 220 × 200 × 105 мм
• Масса: ≤ 1,4 кг

Характеристики / технические данные

• Модель: UHV-2571
• Функции измерения: сопротивление заземления, сопротивление низкоомных проводников, удельное сопротивление почвы, переменное напряжение
• Дисплей: ЖК 3(1/2)
• Защита от помех: PLL синхронное слежение и фильтр на переключаемом конденсаторе
• Токовые источники: выходы постоянного тока для разных диапазонов (10 mA / 1 mA)
• Питание: батареи или сеть (8×AA или 220 В/50 Гц)
• Конструкция: корпус из алюминиевого сплава; компактный и лёгкий (≤ 1,4 кг)
