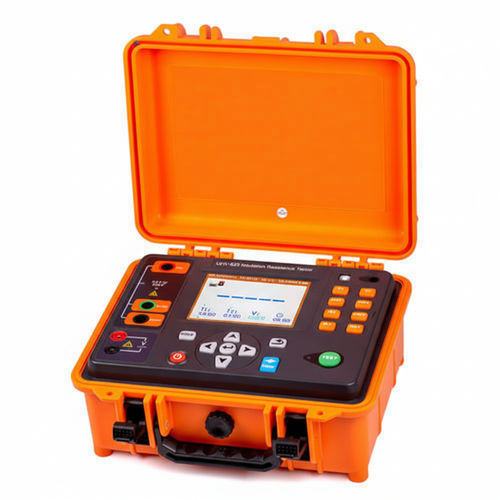

Переносной измеритель сопротивления изоляции UHV-823

UHV-823 — переносной измеритель сопротивления изоляции, предназначенный для точных измерений в энергосистемах, телекоммуникациях, промышленности и образовании. Прибор поддерживает несколько режимов тестирования, микротоковые измерения, трехтерминальную (guard) схему и передачу данных по USB/Bluetooth.

Обзор продукта

• Система высоковольтных измерений с режимами: тест сопротивления изоляции, диэлектрическая разрядка, внешний тест напряжения, поэтапное повышение напряжения (stepping) и автоматический разряд.
• 5,6" цветной ЖК с двуязычным интерфейсом (китайский/английский) и простым управлением.
• Микротоковая система измерения и трехтерминальная схема измерения с использованием guard для исключения токов утечки.

Ключевые преимущества

• Разрешающая способность: сопротивление изоляции до 0,01 MΩ; разрешение емкости 0,001 μF.
• Автоматический расчёт Polarization Index (PI) и коэффициента поглощения (DAR); тестирование емкости образца.
• Автоматическая цепь разряда, фильтр, индикация LED и звуковой сигнал при измерении.
• Хранение до 1000 записей (данные тестов, температура окружающей среды, дата/время); экспорт по USB и Android-приложение по Bluetooth для загрузки фото/GPS/данных и формирования отчётов.
• Аккумулятор DC 14.8 V 5200 mAh; портативный корпус с защитой от ударов, пыли и влаги.

Области применения

• Проверка телекоммуникационной инфраструктуры

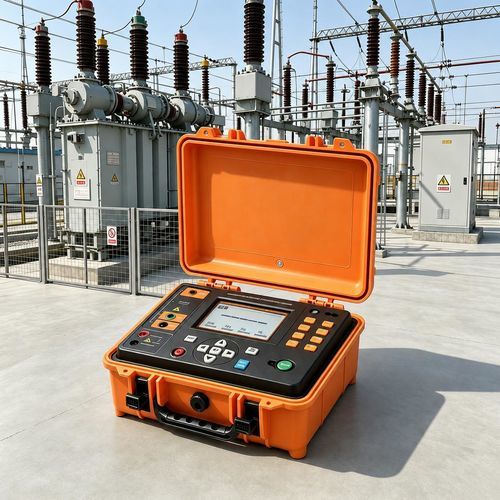

• Оценка изоляции в энергетических системах
• Техническое обслуживание метеорологического оборудования
• Обслуживание электрики в дата-центрах
• Работы на нефтяных месторождениях
• Промышленное электрическое обслуживание (трансформаторы, двигатели, кабели)

Измерения и функции

• Трехтерминальная схема: L (HV-выход), G (guard/экран), E (земля).
• Тест сопротивления изоляции, тест емкости, автоматический расчёт PI/DAR, диэлектрический разряд, внешний тест напряжения и stepping-voltage.
• Измерение напряжения AC/DC: AC 1 V–1000 V (50/60 Гц), DC 1 V–1000 V.
• Stepping voltage и цифровая технология повышения напряжения; автоматический разряд и фильтрация для стабильных показаний.

Технические характеристики (избранные)

• Испытательные напряжения: 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10 kV.
• Диапазоны сопротивления изоляции и точность (примеры): 250 V DC: 0,01 MΩ–10,0 GΩ (±3%rdg±5dgt); до 10 kV DC: 0,01 MΩ–400 GΩ (точность зависит от диапазона).
• Тест емкости: 0,200 μF–100,0 μF; разрешение 0,001 μF; точность ±20% ±0,005 μF.
• Ток короткого замыкания ≥ 5 mA. Временной диапазон до 99 min 99 s (настраиваемый).
• Хранение данных: до 1000 записей; экспорт по USB (кабель 1,5 м в комплекте); Android-приложение через Bluetooth для загрузки и отчётов.
• Условия эксплуатации: -10 °C–40 °C (без конденсации при < 80% RH). Хранение: -20 °C–60 °C.
• Габариты и вес: 320 mm × 240 mm × 145 mm; approx. 3.5 kg (включая батарею).
• Нормы и безопасность: EMC IEC61326; класс безопасности CAT IV 600 V; диэлектрическая прочность между крышками AC 5 kV 50 Hz 1 min.
