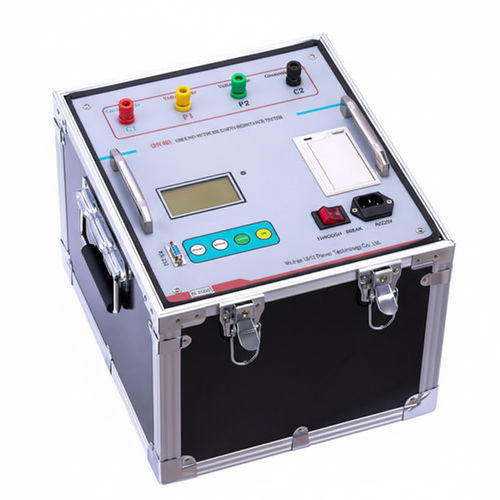

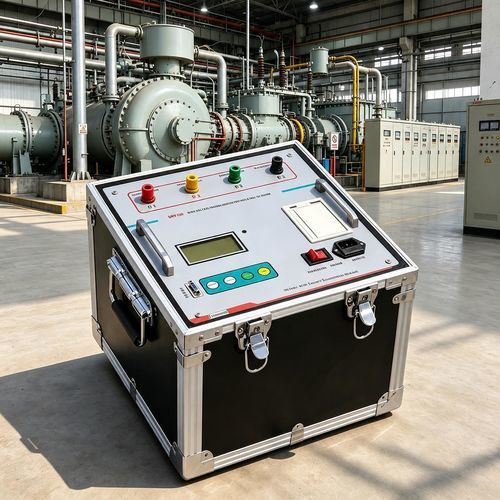

Тестер сопротивления заземлению UHV-800

непрерывность заземлениядля поладля электрического оборудования

UHV-800 — специализированный прибор для измерения сопротивления заземления больших заземляющих сетей и непрерывности заземления между точками. Применяет метод измерения с разными частотами и аппаратно-программную фильтрацию для получения точных данных при сетевой частоте (50 Гц) даже в условиях сильных помех.

Обзор

• Предназначен для крупных заземляющих сетей: измеряет сопротивление заземления и непрерывность между точками с использованием синусоидальных испытательных токов, близких к сетевой частоте (45 Гц и 55 Гц).
• Измеряет характеристики насаждения тока и напряжения, а также ступенчатое и контактное напряжение, полезные для проверок безопасности и соответствия нормам.

Ключевые функции

• Эквивалентность сетевой частоты: испытательный ток — синусоида с отклонением ±5 Гц от сетевой частоты (используются 45 Гц и 55 Гц).
• Высокая помехозащищенность: метод разных частот в сочетании с фильтрацией ПО и аппаратуры обеспечивает стабильные и надежные результаты в шумной среде.
• Высокая точность: базовая погрешность до 0,005 Ом, пригоден для измерения сетей с малым сопротивлением заземления.
• Многофункциональность: измерение наложения тока, наложения напряжения, сопротивления заземления, ступенчатого и контактного напряжений.
• Простота управления: меню прибора отображает результаты измерений непосредственно (меню на китайском языке).
• Меньше кабельных работ: в большинстве измерений не требуется провод большого сечения для тока.

Псевдонимы

• Тестер сопротивления заземляющей сетки
• Измеритель сопротивления заземления

Характеристики / технические спецификации

• Диапазон измерений: 0–200 Ом (включая токовое сопротивление сваи)
• Разрешение: 0,001 Ом
• Погрешность измерений: ±(показание × 1% + 0,005 Ом)
• Максимальное выходное напряжение: AC 400 В (45 Гц, 55 Гц, двухчастотный режим, синусоида)
• Максимальный выходной ток: AC 5 A (45 Гц, 55 Гц, двухчастотный режим, синусоида)
• Шаги выходного тока: 5 / 4,5 / 4 / 3,5 / 3 / 2,5 / 2 / 1,5 / 1 A (шаг 0,5 A, всего 9 уровней)
• Анти-шума способность: против сетовой частоты 50 Гц при напряжении 10 V
• Требования к измерительным проводам: сечение медного сердечника токового провода ≥ 1,5 мм²; сечение медного сердечника проводa напряжения ≥ 1,0 мм²
• Питание: AC 220 V ±10%, 50 Hz
• Габариты: 295 × 340 × 310 мм
• Вес прибора: 30 кг
