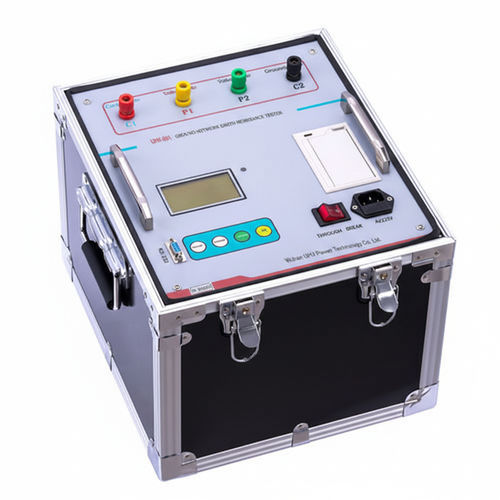

Тестер сопротивление UHV-801

массовый

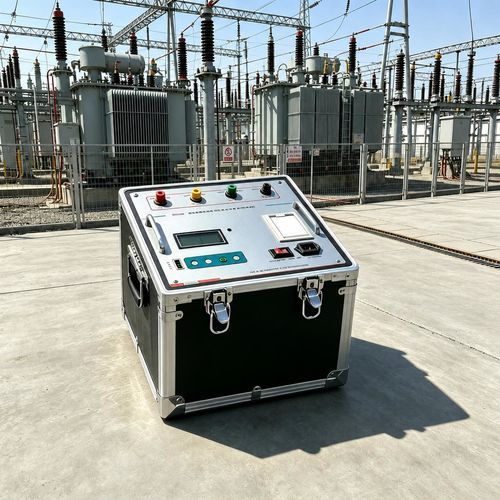

UHV-801 — портативный тестер сопротивления заземляющей сети, основанный на частотно‑преобразовательной AC технологии и микропроцессорном управлении, предназначен для точного измерения сопротивления заземления, шагового/контактного напряжения и удельного сопротивления грунта в действующих сетях. Обладает 50 Hz помехоустойчивостью и режимом с током 3 A для измерений на живой сети, что снижает необходимость в традиционных 30 A схемах и громоздкой кабельной разводке; применяется в подстанциях, электростанциях и системах молниезащиты.

Ключевые особенности

• Частотно-переработанная AC‑измерительная технология с микропроцессорным управлением для стабильных показаний в работающих сетях.
• Область измерений: сопротивление заземления, шаговое/контактное напряжение, удельное сопротивление грунта (в т.ч. контрольный диапазон 4Ω–10Ω).
• Полевой корпус компактного исполнения, уменьшающий объем прокладки кабелей по сравнению с методами 30 A.

Технические преимущества

• Точная эмуляция сетевой частоты — синусоидальный сигнал с отклонением ±5 Hz (45 Hz / 55 Hz).
• Современная антипомеховая технология — измерение с переменной частотой и цифровой фильтрацией.
• Высокая точность — базовая дискретность 0.005 Ω для низкоомных систем.
• Комплексные измерения — проверка токовых/напряженческих полюсов, сопротивления заземления, шаговых и контактных напряжений.
• Удобный интерфейс — китайское меню и прямая индикация измерений.
• Эффективность полевого применения — лёгкое развёртывание без тяжёлых высокотоковых линий.

Характеристики / спецификации

• Диапазон измерений: 0–200 Ω (включая импеданс сваи)
• Разрешение: 0.001 Ω
• Погрешность измерения: ±(показание × 1% + 0.005 Ω)
• Макс. выходное напряжение: AC 400 V (45 Hz, 55 Hz, двухчастотный, синусоидальный)
• Макс. выходной ток: AC 5 A (45 Hz, 55 Hz, двухчастотный, синусоидальный); режим 3 A для измерений на действующей сети
• Ступени выходного тока: 9 позиций — 5 / 4.5 / 4 / 3.5 / 3 / 2.5 / 2 / 1.5 / 1 A (шаг 0.5 A)
• Анти-помеховая способность: устойчивость к помехам сетевой частоты 50 Hz при напряжении до 10 V
• Требования к измерительным проводам: площадь поперечного сечения медной жилы для тока ≥ 1.5 mm²; для провода напряжения ≥ 1.0 mm²
• Питание: AC 220 V ±10%, 50 Hz
• Габариты: 295 × 340 × 310 mm
• Вес прибора: 30 kg
