Тестер сопротивления изоляции BC2010

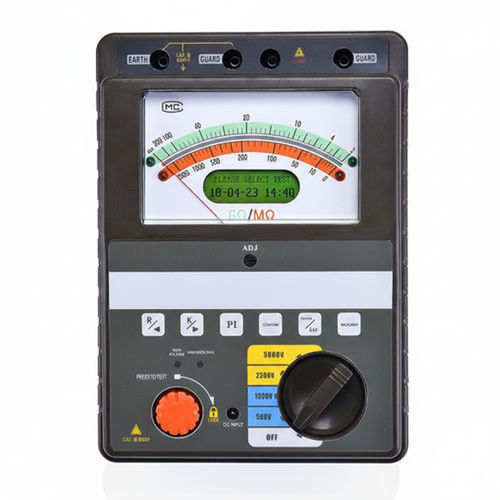

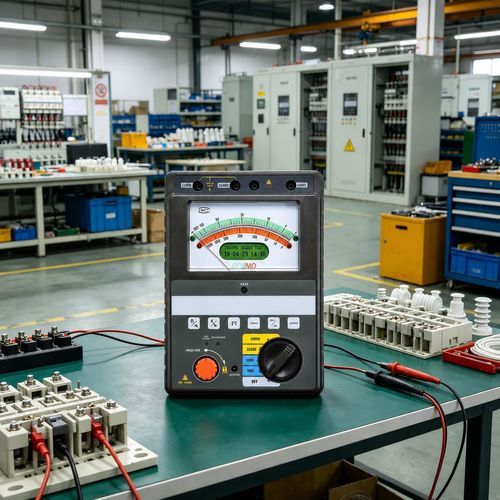

Тестер сопротивления изоляции BC2010 — портативный мегаомметр стрелочно-цифрового типа с двойным отображением, предназначенный для полевых испытаний изоляции кабелей, двигателей, генераторов, трансформаторов, высоковольтных выключателей, разрядников и аналогичного оборудования. Устройство обеспечивает синхронное отображение стрелочным индикатором и матричным ЖК-дисплеем, использует встроенный промышленный микроконтроллер и ОС реального времени для высокой автоматизации и устойчивости к помехам.

Ключевые особенности

• Выбираемые выходные постоянные напряжения: 500 В, 1000 В, 2500 В, 5000 В; автоматическое преобразование диапазона сопротивлений (диапазон измерений до 0–1 TΩ).
• Двойной синхронный дисплей: механическая стрелка (натяжной провод, высокая вибростойкость) и точечный матричный ЖК для удобного наблюдения и точного считывания.
• Интегрированная механическая головка с ЖК: двойная шкала, автоматическое переключение диапазонов, цветовая/LED-индикация для удобства чтения.
• Встроенные алгоритмы и управление: промышленный микроконтроллер и ПО реального времени для автоматизированной работы и высокой помехоустойчивости; автоматический расчет коэффициента абсорбции и индекса поляризации.
• Функции сохранения: защита данных при отключении питания и непрерывное сохранение до 20 результатов измерений.
• Безопасность: звуковой сигнал при формировании высокого напряжения и встроенная схема автоматического разряда остаточного высокого напряжения после испытания.
• Питание AC/DC: встроенная перезаряжаемая литиевая батарея и адаптер переменного тока для портативного полевого использования.
• Высокий короткозамкнутый ток высокого напряжения ≥ 3 мА, подходит для испытаний больших трансформаторов, генераторов, высоковольтных двигателей, силовых конденсаторов, силовых кабелей, разрядников и т.д.
• Портативная эргономичная конструкция, удобная для работы на объекте.

Характеристики / параметры эксплуатации

• Выходное напряжение: постоянный ток −500 В, −1000 В, −2500 В, −5000 В; типичная погрешность выхода: ±5% FS.
• Диапазоны точности и соответствующие погрешности:
  • 1 МОм–20 МОм: ±10% FS
  • 20 МОм–1000 МОм: ±5% FS
  • 1 ГОм–20 ГОм: ±5% FS
  • 20 ГОм–200 ГОм: ±10% FS
  • ≥200 ГОм (до 1 ТОм): ±20% FS
• Диапазоны измерений по напряжениям:
  • 500 В → 0–10 ГОм
  • 1000 В → 0–20 ГОм
  • 2500 В → 0–200 ГОм
  • 5000 В → 0–1 ТОм
• Цифровой диапазон тестирования и отображения: 0–1 ТОм.
• Условия эксплуатации: температура окружающей среды 0 °C – 40 °C.
• Относительная влажность: ≤ 70% RH.
• Источник питания: AC 220 V ±10% (с встроенным литиевым аккумулятором для портативного использования).
• Габариты (Д×Ш×В): 230 мм × 190 мм × 90 мм.
• Масса нетто: < 3 кг.

Технические спецификации

• Модель: BC2010
• Тип продукта: Интеллектуальный тестер сопротивления изоляции стрелочно-цифрового типа с двойным дисплеем (мегаомметр)
• Выходные напряжения: 500 В, 1000 В, 2500 В, 5000 В DC
• Диапазон измерения сопротивления: до 0–1 ТОм (автоматическое переключение диапазонов)
• Отображение: механическая стрелка + матричный ЖК (синхронно)
• Точность/погрешности: см. диапазоны точности выше
• Автоматические расчеты: коэффициент абсорбции, индекс поляризации
• Хранение данных: сохраняет до 20 результатов измерений (защита при отключении питания)
• Безопасность/разряд: встроенная схема автоматического разряда остаточного высокого напряжения
• Питание: сеть AC или встроенная перезаряжаемая литиевая батарея
• Короткозамкнутый ток (HV): ≥ 3 мА
• Габариты: 230 × 190 × 90 мм; Вес: < 3 кг
