Зонд 2D WFP

для измеренийоптическийсканирующий

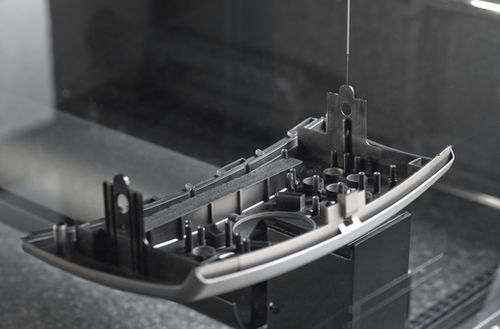

Запатентованный Werth Fiber Probe® WFP 2D уже несколько десятилетий устанавливает промышленный стандарт для микрозондов и позволяет проводить высокоточные тактильные измерения очень малых геометрических размеров с минимальными усилиями зондирования. Благодаря малым усилиям зондирования WFP® также подходит для калибровки оптических измерений на деталях с чувствительными поверхностями. Типичными областями применения являются резиновые и пластмассовые детали, датчики, спиннеры, микрошестерни и микроотверстия на инжекторных соплах и лопатках турбин. - Благодаря прямой оценке кончика щупа, WFP® достигает погрешности измерений в диапазоне нескольких десятых долей микрометра - Изгиб вала щупа не влияет на результат измерения - Разрешение волоконного зонда находится в нанометровом диапазоне и в конечном итоге зависит только от используемой оптики - В режиме сканирования Werth Stylus® регистрирует широкий диапазон контуров с большим количеством точек измерения, при этом щуп постоянно находится в движении с помощью генератора вибрации, чтобы избежать эффекта скольжения щупа Точность Допустимая погрешность зондирования до 0,3 мкм Функциональные возможности Датчик обработки изображения (a) камера, b) оптика формирования изображения) используется для измерения отклонения ΔL наконечника щупа, освещаемого светодиодом c) при движении заготовки e). При отклонении цели точное положение наконечника щупа накладывается на координаты масштабных систем станка и сохраняется как точки измерения или используется для процесса сканирования. Двухсферные датчики f) обеспечивают большую глубину зондирования, чем односферные датчики g).
