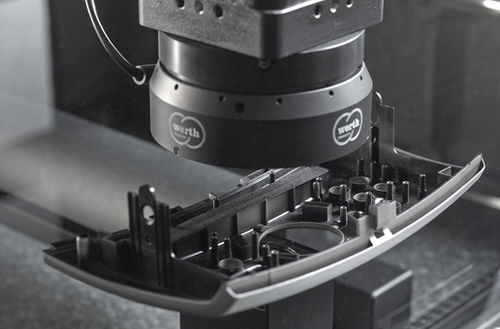

Цветная система обработки изображений BV

Базовая комплектация большинства оптических и мультисенсорных координатно-измерительных машин По сравнению с другими датчиками, измерение с обработкой изображений обычно приводит к значительному сокращению времени измерения и поэтому может использоваться для широкого спектра приложений. Многие точки измерения фиксируются быстро или даже одновременно. - Быстрое обнаружение множества геометрических элементов и свободных форм в измерительном окне благодаря интеллектуальной обработке изображений контуров - Надежное обнаружение краев даже при минимальном контрасте благодаря фильтрам изображения, контура и элементов - Запатентованное растровое сканирование HD формирует общее изображение заготовки во время движения осей устройства, независимо от поля зрения датчика - Автоматическая настройка интенсивности света для изменения свойств и цвета поверхности - Стандартизация характеристик освещения для простого обмена файлами управления с различных оптических координатно-измерительных машин - Специальные решения предлагаются Werth Zoom и MultiRing® с изменяемым рабочим расстоянием и углом освещения Принцип работы датчика Оптический латеральный Диапазон измерения Поле зрения "по изображению" 0,065 мм x 0,05 мм до 225 мм x 190 мм Точность Допустимая погрешность зондирования до 0,2 мкм Функциональные возможности В камере a) создается изображение объекта измерения c) с помощью оптики формирования изображения b), здесь с освещением проходящим светом d).
