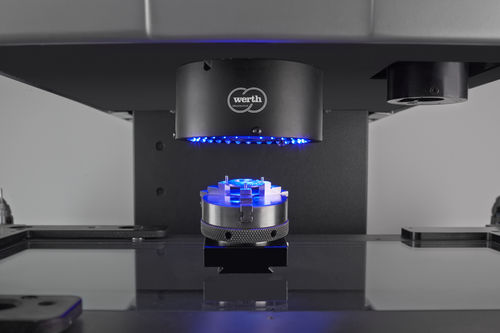

Оптический датчик изображения CFZ

Высокоточные измерения без смещения датчиков во всех трех пространственных направлениях Объединение нескольких датчиков в один мультисенсор обеспечивает повышенную простоту использования и экономию времени измерения за счет исключения циклов смены датчиков. Благодаря различным принципам работы датчиков запатентованная система CFZ обладает высокой степенью гибкости. Благодаря отсутствию смещения датчиков часто можно использовать меньшую и, следовательно, более экономичную измерительную машину. - Низкие погрешности измерений благодаря высокому диапазону увеличения оптики телецентрического зума - Интеллектуальная обработка изображений контуров позволяет обнаружить множество геометрических элементов и свободных форм в измерительном окне - Измерение расстояний в значительной степени не зависит от свойств поверхности благодаря хроматическому принципу измерения - Быстрая смена датчика без механического перемещения - Большой диапазон измерения хроматического датчика обеспечивает быстрое сканирование без перемещения датчика к поверхности детали и, следовательно, еще более короткое время измерения - Также возможно измерение толщины слоя прозрачных материалов (опция) Диапазон измерения 1 мм Точность Допустимая погрешность зондирования до 0,75 мкм Функциональные возможности Из оценочной коробки a) свет широкополосного источника света b) проецируется через волоконно-оптический соединитель c), оптическое волокно d) и оптику формирования изображения e) на заготовку (положение 1), 2) или 3)). Интенсивность отраженного света максимальна для цвета, соответствующего расстоянию от заготовки f). Это оценивается с помощью спектрометра g). Через разделительное зеркало h) происходит дополнительная интеграция датчика обработки изображения i) (подсветка не показана).
