Зонд 3D WFP

для измеренийоптическийсканирующий

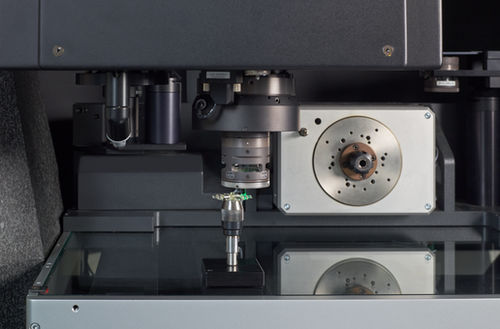

Этот запатентованный тактильно-оптический 3D микрозонд расширяет диапазон применения проверенной технологии Werth Fiber Probe® до 3D измерений. Он имеет ряд преимуществ перед обычными микрозондами по механико-электрическому принципу. WFP® гораздо менее чувствителен к поломкам, имеет меньший диаметр шарика зонда (до 20 микрон) и во много раз меньшую силу зондирования (менее одной тысячной Ньютона). Werth Fiber Probe® является частью специального предложения компании Werth по измерению микрогеометрии. - Измерения с помощью 3D волоконного зонда могут проводиться как в одноточечном, так и в сканирующем режиме - Для режима сканирования имеются специальные системы зондов, которые позволяют надежно фиксировать кривые профиля на поверхности заготовки, например, путем спирального сканирования с заданным контуром - Также доступны микрозонды с угловой геометрией, например, для измерения внутренней геометрии - Также доступны двухшариковые щупы (патент) для предотвращения ошибок измерения, связанных с апертурой - В сочетании с достаточно точными координатно-измерительными машинами, такими как Werth VideoCheck® UA, WFP® 3D имеет погрешности измерения всего в несколько десятых микрометра Точность Допустимая погрешность измерения до 0,25 мкм Функциональность С помощью датчика обработки изображения (a) камера, b) светодиод для подсветки) и оптического датчика расстояния c) измеряется горизонтальное и вертикальное отклонение подсвеченного наконечника щупа d) при движении заготовки e). При отклонении цели точное положение наконечника щупа накладывается на координаты масштабных систем станка и сохраняется как точки измерения или используется для процесса сканирования.
