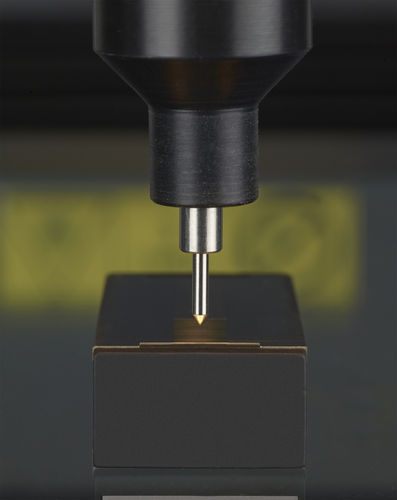

Зонд для измерений WCP

оптическийсканирующиймагнитный

Задачи, которые ранее были предназначены для контурных измерительных инструментов, могут быть решены с помощью контурного датчика Werth на многосенсорной координатно-измерительной машине. Впервые тактильно-оптический контурный зонд обеспечивает тактильное измерение контура в определенных координатах заготовки. В отличие от классических контурных измерительных приборов, специальная система направляющих WCP позволяет проводить сканирование в любом сечении без предпочтительного направления. - Шероховатость также может быть измерена с помощью ЧПУ, а контуры могут быть отсканированы в системе координат заготовки без повторного закрепления заготовки - Значения шероховатости могут быть рассчитаны в соответствии со стандартами с помощью библиотеки шероховатости, встроенной в измерительное программное обеспечение WinWerth® - Датчик может быть заменен с ЧПУ с помощью сменной стойки Точность Допустимая погрешность зондирования до 2 мкм Функциональность В тактильно-оптическом контурном датчике лазерный датчик расстояния a) (b) магнитный интерфейс, c) зеркало, d) подшипник) используется для измерения отклонения наконечника контурного датчика e) при сканировании поверхности заготовки f).
