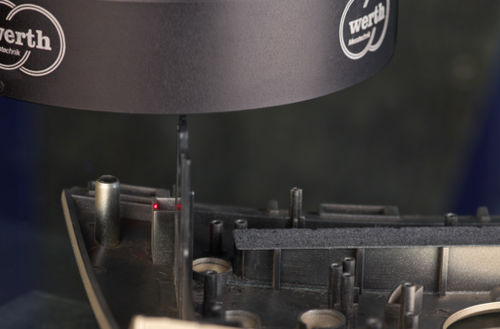

При использовании обычных триангуляционных датчиков результат измерения очень сильно зависит от структуры и угла наклона поверхности. Это приводит к относительно большой погрешности измерений, что позволяет использовать датчик только для менее точных измерительных задач. Лучшие результаты достигаются с помощью лазерного датчика Фуко WLP (патент), встроенного в траекторию луча Werth Zoom. Это особенно подходит для быстрых измерений плоскостности поверхностей, наклоненных на угол до 80° или соответственно изогнутых поверхностей.
- Уникальный принцип Фуко лазерного зонда Werth Laser Probe предлагает возможности применения, выходящие за пределы возможностей типичных лазеров TTL (Through The Lens), благодаря своей специальной конструкции
- WLP интегрирован непосредственно в траекторию луча датчика обработки изображения, что позволяет очень быстро менять датчик
- В режиме измерения лазерное сканирование можно наблюдать очень хорошо визуально
- Высокая скорость измерения при сканировании контуров или профилей поверхности
Принцип работы датчика
Оптико-осевой (режущая кромка Фуко)
Точность
Допустимая погрешность зондирования до 0,75 мкм
Функциональность
Благодаря асимметрии лазерного луча a) за счет использования режущей кромки Фуко b), диффузно отраженный свет попадает на различные позиции дифференциального диода c), на основании чего определяется расстояние до поверхности заготовки d). Делительное зеркало e) используется для интеграции лазерного луча в датчик обработки изображения f) (подсветка не показана).
---
