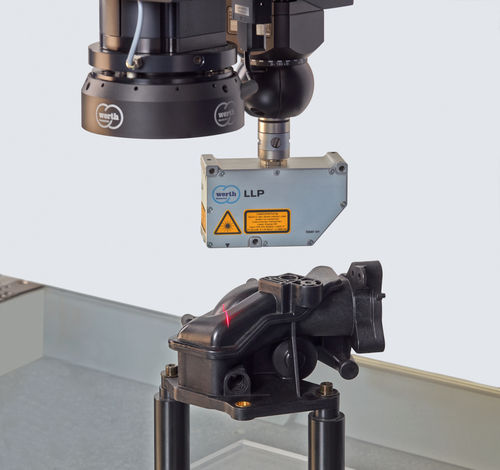

С помощью датчика лазерной линии LLP лазерная линия (участок света) проецируется на поверхность объекта измерения и оценивается соответствующим образом с помощью процесса триангуляции. Этот бесконтактный датчик позволяет быстро измерять даже большие заготовки с грубыми допусками. Поэтому его применение в основном сосредоточено на корпусах и крышках с поверхностями свободной формы, которые в первую очередь проектируются по эстетическим соображениям.
- Определение рельефа с высокой плотностью точек
- Автоматическая регулировка интенсивности и интеллектуальное программное обеспечение обеспечивают удобное и надежное измерение широкого спектра поверхностей
- Высокая частота измерений даже на глянцевых и сильно впитывающих поверхностях
- LLP можно поворачивать и наклонять вместе с PH10M и заменять на другие датчики
Точность
Допустимая погрешность зондирования до 50 мкм
Функциональные возможности
Лазерный луч, генерируемый лазерным диодом a), расширяется в линию, проецируется на заготовку b), а отраженный луч с помощью оптики c) попадает на матричную камеру d). Точки измерения на поверхности заготовки определяются по ее положению.
---
