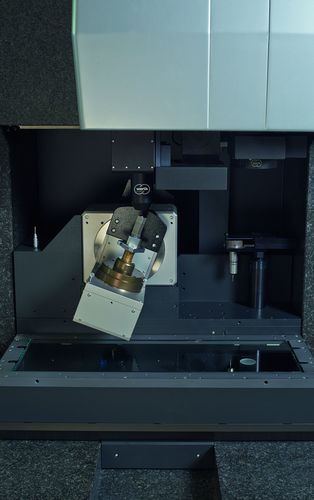

Оптический датчик для поверхности CFL

скоростидля трехмерной измерительной машинылинейный

Датчик Chromatic Focus Line использует линейное расположение множества хроматических датчиков для чрезвычайно быстрой фиксации измеренных значений - до миллиона точек измерения менее чем за три секунды. Хроматический принцип измерения обеспечивает низкую погрешность измерений и высокую степень независимости от свойств поверхности. Области применения включают диффузно отражающие, а также отражающие и прозрачные заготовки. - Адаптация погрешности измерения и диапазона измерения к соответствующему применению с различными объективами - Благодаря большому осевому диапазону измерений часто не требуется привязка осей прибора к геометрии заготовки - Возможность быстрого создания растрового изображения поверхности заготовки позволяет формировать локальные системы координат для дальнейших измерений с помощью других датчиков - Толщина слоя прозрачных материалов также может быть измерена (опция) Диапазон измерений 0.2 мм - 4 мм Точность Допустимая погрешность зондирования до 1 мкм Функциональные возможности Из оценочной коробки a) свет от широкополосного источника света b) проецируется на заготовку (положение 1), 2) или 3)) через волоконно-оптические соединители c), линейные оптические волокна d) и оптику формирования изображения e). Интенсивность отраженного света максимальна для цвета, соответствующего расстоянию от заготовки f). Это оценивается с помощью спектрометра g) для всех точек измерения на линии одновременно.
