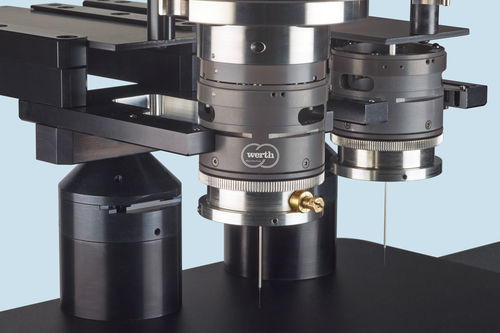

Цилиндрический датчик расстояния WIP
оптоволоконныйбесконтактныймалогабаритный

цилиндрический датчик расстояния
цилиндрический датчик расстояния
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Форма
цилиндрический
Технология
оптоволоконный
Другие характеристики
бесконтактный, малогабаритный, сверхточный
Расстояние

300 µm

Описание

WIP - это бесконтактный волоконно-оптический датчик для высокоточного измерения геометрии, формы и шероховатости. Геометрия зонда может быть индивидуально адаптирована с учетом необходимых углов выхода для зондирования поверхностей заготовок. Благодаря малым размерам зонда, WIP особенно подходит для измерения небольших, труднодоступных и глубоких геометрий и, таким образом, является частью специальных знаний компании Werth в области измерения микрогеометрии. - В версии RS WIP обеспечивает высокоточное измерение круглости с помощью вращающегося зонда (патент) - Благодаря направляющей из волокна в металлической трубке, зонды могут быть предложены очень большой длины для больших глубин зондирования - Шлифовка зонда определяет угол выхода измерительного луча в диапазоне от 0° до 90°; зонды с углом 90° используются, например, для измерения боковых поверхностей небольших отверстий Точность Допустимая погрешность зондирования до 0,2 мкм Функциональность С помощью суперлюминесцентного диода a) и измерительного зонда c), соединенных через оптоволоконный соединитель b), измеряется информация о разности времени света, отраженного от выходной поверхности зонда d) и поверхности заготовки e). c) и поверхность заготовки e) проецируются интерферометром (оптика формирования изображения f), делитель луча g), зеркала h) и i) и цилиндрическая линза j)) на линейную камеру k), по которой определяется расстояние.

---
