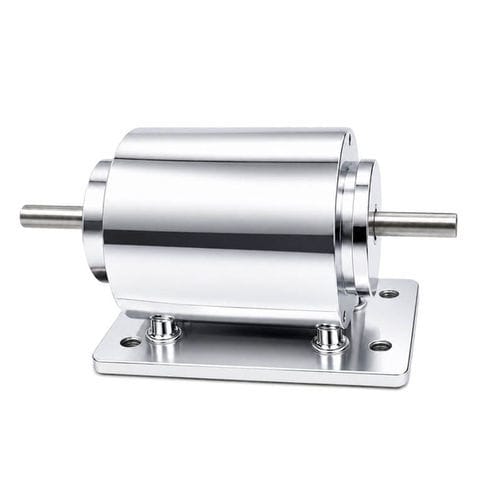

Ротационный электромагнит WL3635

без технического обслуживаниякомпактный24 В

Обзор продукта
Электрический поворотный соленоид преобразует электрическую энергию в управляемое поворотное механическое движение. Состоит из медной катушки, магнитной якорной пластины, выходного вала, возвратной пружины и корпуса. WL3635 разработан для повторяемых короткоугольных поворотов, обеспечивает быструю реакцию, компактную установку и низкие требования к обслуживанию для промышленной автоматизации и OEM-интеграций.

Ключевые характеристики

• Компактные габариты для экономии места при монтаже
• Быстрое срабатывание и повторяемое, точное короткоугольное вращение (стандарт 25°)
• Несколько вариантов напряжения и крутящего момента для гибкой интеграции
• Простая конструкция, низкое обслуживание и высокая повторяемость
• Варианты и OEM-настройки для режима работы и крепления

Области применения

• Промышленная автоматизация: сортировка, упаковка, приводы клапанов, робототехнические энд-эффекторы
• Автомобильная техника: замки дверей, блоки управления топливом, регулировка фар и HVAC
• Системы безопасности: умные замки и механизмы контроля доступа
• Медицинское и лабораторное оборудование, требующее точного поворотного привода
• Торговые автоматы, дозирующие насосы и компактные позиционирующие устройства

Технический паспорт (фрагмент)
Brand: Weilong Technology
Model Number: WL3635
Rated Voltage (V): DC 12V, 18V, or 24V
Rated Power (W): 15–25 W
Work Model: Rotation
Torque Force (Nm): 0.01 — 0.02 N.m
Rotating Angle: 25 degree only
Working Duty: 10%—100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 80°C
Duty Cycle: 25 %
Payment Term: TT or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Принцип работы
При пропускании тока через катушку возникает магнитное поле, которое приводит в движение внутреннюю якорную пластину и поворачивает выходной вал на заданный угол. При отключении питания возвратная пружина возвращает якорь и вал в исходное положение. Типичная работа обеспечивает быстрое короткоугольное вращение с высокой повторяемостью при соблюдении рекомендованного режима работы.

Характеристики / Технические спецификации

• Бренд: Weilong Technology
• Модель: WL3635
• Номинальные напряжения: DC 12V, 18V, 24V
• Номинальная мощность: 15–25 W
• Тип вращения: короткоугольное вращение (стандарт 25°)
• Крутящий момент: ≈0,01–0,02 Н·м
• Ресурс: ~500 000 циклов (зависит от применения)
• Корпус: углеродистая сталь
• Длина выводов: 200 мм
• Класс изоляции: B; Hi-Pot: AC 600V 50/60Hz 2s
• Температура работы: -10°C до 80°C
• Режимы работы: прерывистый и непрерывный (для непрерывной работы проверить конструкцию катушки)
• Типичный пример duty cycle: 25%
• Сертификации: CE, RoHS, ISO9001
• MOQ / Поставка: MOQ 1000 шт / до 5000 шт в неделю
• Типичная доставка: 30 дней; порт отгрузки: Shenzhen
