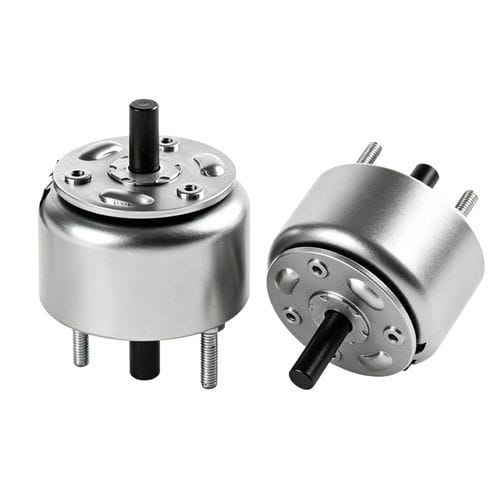

Ротационный электромагнит WL340

высокоэффективныйбез технического обслуживаниякомпактный

Описание продукта
Ротационный соленоидный актуатор WL340 преобразует осевую магнитную силу в ограниченное угловое перемещение с быстрой реакцией. Типичные доступные углы варьируются от 25° до 95°, распространённые варианты: 25°, 30°, 45°, 60°, 70°. Механизм использует сформированное полюсное звено и наклонные дорожки (шариковые или винтовые), чтобы осевое притяжение вызывало вращение; при отключении питания внутренний возвратный механизм (обычно пружина) возвращает начальное положение.

Ключевые характеристики

• Ограниченное угловое вращение (типовые опции: 25°, 30°, 45°, 60°, 70°, 90°).
• Высокая плотность крутящего момента относительно габаритов; момент зависит от модели и напряжения питания.
• Доступны конструкции с односторонним и двусторонним вращением.
• Очень быстрое срабатывание (типично 5–50 мс).
• Работа от постоянного тока и некоторых значений переменного тока (например: 6В, 12В, 18В, 24В, до 110В по спецификации).
• Низкий ток удержания или механические/магнитные блокировки для снижения энергопотребления.
• Рабочие циклы от прерывистых до почти непрерывных в зависимости от модели.
• Опции и защиты: корпуса IP40—IP67, фланцевый монтаж, индивидуальные углы поворота, катушки для расширенного температурного диапазона.

Принцип работы
При подаче питания катушка создаёт осевую магнитную силу, притягивающую ротор к статору. Наклонные дорожки или геометрия подшипников преобразуют осевое смещение в контролируемое вращение до проектного угла. При отключении питания внутренний возвратный механизм (обычно пружина) возвращает ротор в исходное положение. Направление вращения и конечный угол задаются углом наклона дорожек и механическим исполнением.

Применения
Ротационные соленоиды применяются, когда требуется быстрое, повторяемое ограниченное угловое перемещение: затворы камер и проекторов, колёса оптических фильтров, направляющие и шиберы на конвейерах, механизмы выдачи и вендинга, запирающие механизмы, заслонки HVAC, клапаны и механизмы медицинских приборов, автомобильные защёлки и крышки заливных горловин, хвостовые исполнительные механизмы роботов и сменщики инструментов, а также другие задачи промышленной автоматизации. Варианты IP67 подходят для влажных условий и мойки.

Преимущества

• Очень быстрая коммутация, пригодна для высокочастотных циклов.
• Компактная конструкция для ограниченного пространства.
• Надёжное, повторяемое фиксированное угловое действие.
• Высокий крутящий момент относительно размера для малых угловых перемещений.
• Низкое техобслуживание при эксплуатации в рамках спецификаций.

Недостатки

• Ограниченный угол хода — не предназначен для непрерывного вращения.
• При непрерывной работе возможен перегрев, если не используется фиксирующее исполнение.
• Менее точное управление положением/скоростью по сравнению с шаговыми или серводвигателями.
• Механический износ (подшипники, пружины) при эксплуатации вне рекомендаций.

Технические характеристики

• Brand: Weilong Technology
• Model Number: WL340
• Номинальное напряжение (В): DC 12V, 18V или 24V
• Номинальная мощность (Вт): 20–90 W
• Режим работы: Вращение
• Крутящий момент (Н·м): 0.01 — 0.04 N.m (значение по паспорту)
• Угол вращения: доступно 25°, 45°, 60° или 70° (в зависимости от модели)
• Рабочий цикл (паспорт): 10%—100% (зависит от модели; соблюдать конкретный рейтинг)
• Срок службы (паспорт): 500 000 циклов (для точной информации см. паспорт конкретной модели)
• Сертификаты: CE, RoHS, ISO9001
• Материал: Корпус из углеродистой стали
• Длина выводных проводов: 200 mm
• Способ установки: крепление винтами
• Допуск размеров: +/- 0.1 mm
• Влагозащита (паспорт): Нет (варианты IP67 по запросу)
• Класс изоляции: B
• Испытание Hi-Pot: AC 600V 50/60Hz 2s
• Удерживающая сила без возбуждения: 0
• Рабочая температура: -10°C до 100°C
• Детальный рабочий цикл: 1–100% (подтвердить для выбранной конфигурации)
• Условия оплаты: TT или LC при виде
• Пробный заказ: Да
• Гарантия: 1 год
• MOQ: 1000 PCS
• Производственная мощность: 5000 pcs в неделю
• Типовое время доставки: 30 дней
• Порт отгрузки: Shenzhen
