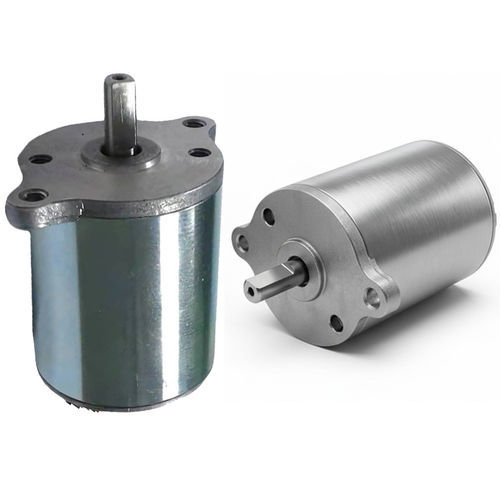

Поддерживающий электромагнит WL0432

ротационныйдля блокировкидля сортировки

Обзор продукта
Поворотный соленоид WL0432 Weilong — электромеханический привод, преобразующий электрический сигнал в точное угловое перемещение (предустановлено до 90°). Обеспечивает управляемое вращательное движение за счёт магнитного поля катушки и возвратного механизма (пружина или смена полярности) для надёжного позиционирования в промышленной автоматизации.

Ключевые особенности

• Компактный вращательный выход с быстрым откликом, подходит для автоматизации и замковых механизмов.
• Стабильный крутящий момент и высокая воспроизводимость для индексирования и точного позиционирования.
• Несколько вариантов напряжения (DC 12V / 18V / 24V) и конфигураций по мощности/крутящему моменту.
• Стандартные конфигурации включают возвратную пружину и настраиваемые варианты вала/крепления.
• Простая конструкция, удобная для обслуживания, обеспечивает долгий срок службы и минимальное техобслуживание.

Конструкция и принцип работы
WL0432 состоит из катушки, статора, ротора (якоря), вала и возвратной пружины. При подаче тока катушка создаёт магнитное поле, поворачивающее ротор до предустановленного угла (обычно 25°, 45°, 60° или 90°). Доступны варианты для AC и DC, а также разные варианты монтажа и конфигурации вала в зависимости от требований приложения.

Применения
Применяется в промышленной автоматизации (сортировка, индексирование, позиционирование деталей), замковых и предохранительных устройствах, приводах HVAC, офисной технике (принтеры/копиры), автомобильных подсистемах, электронных дверях и в отдельных медицинских приборах, где требуется компактное повторяемое угловое движение.

Преимущества и недостатки

• Преимущества: точное повторяемое угловое движение без сложных механических связей, компактность, быстрый привод и невысокие требования к обслуживанию.
• Недостатки: ограничение предустановленными углами (обычно до 90°), ограниченный крутящий момент для очень тяжёлых нагрузок, возможный нагрев при длительной работе, может потребоваться возвратная пружина или драйверная электроника.

Устранение неполадок (основное)

• Не вращается: проверьте питание, номинальное напряжение, сопротивление катушки и соединения.
• Слабое/неполное вращение: проверьте напряжение/ток, снизьте механическую нагрузку и проверьте на загрязнения или износ.
• Медленный отклик: проверьте стабильность питания, рабочий цикл, охлаждение и корректность драйвера.
• Перегрев: убедитесь в соблюдении рабочего цикла, правильном напряжении и наличии отвода тепла.
• Не возвращается в нейтраль: проверьте/замените возвратную пружину, удалите препятствия и проверьте выравнивание.
• Шум/вибрация: проверьте крепления, выравнивание вала и внутренний износ.

Технические данные (ключевые)
Brand: Weilong
Model Number: WL0432
Rated Voltage (V): DC 12V, 18V or 24V
Rated Power (W): 40–80 W
Work Mode: Rotation (preset angle)
Holding Force: approx. 150–300 GF
Rotating Angle: 25°, 45°, 60° or 90°
Working Duty: typical 25% (range 1–100% available)
Service Life: ~500,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 200 mm
Mounting: screw
Dimensional Tolerance: +/- 0.1 mm
Ingress Protection: none (standard)
Insulation Class: B
Dielectric (Hi-Pot): AC 600V 50/60Hz 2s
Operating Temperature: -10°C to 100°C
Warranty: 1 year
MOQ: 1000 pcs; Supply: 5000 pcs/week; Delivery: 30 days (Shenzhen)

Технические характеристики

• Brand: Weilong
• Model: WL0432
• Rated Voltage: DC 12V / 18V / 24V
• Rated Power: 40–80 W
• Work Mode: Rotary (preset angle)
• Holding Force: ~150–300 GF
• Available Angles: 25°, 45°, 60°, 90°
• Working Duty: typical 25% (spec range 1–100%)
• Service Life: ≈500,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing: Carbon steel
• Lead Wire: 200 mm
• Mounting: screw
• Tolerance: +/- 0.1 mm
• IP Rating: none (standard)
• Insulation Class: B
• Hi-Pot: AC 600V 50/60Hz 2s
• Operating Temp: -10°C to 100°C
• Warranty: 1 year
