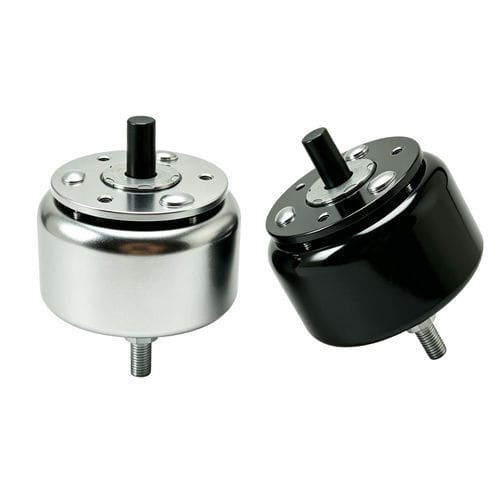

Электрический привод WL590

электромеханическийротационныйс пружинным возвратом

Описание продукта
WL590 — компактный ротационный соленоидный привод, преобразующий электрическую энергию в управляемое угловое перемещение (типичные углы: 25°–90°). Магнитное поле, создаваемое катушкой, взаимодействует с ротором для формирования крутящего момента и повторяемого вращения. Модули могут быть выполнены с возвратной пружиной (однонаправленно) или в виде двухнаправленного (защёлкивающегося/бистабильного) привода для применений с требованием фиксированных конечных положений и минимального люфта.

Основные характеристики ротационного соленоида

• Компактный размер с заданным удерживающим моментом.
• Быстрая электрическая реакция и оперативное переключение.
• Повторяемое угловое перемещение с минимальным люфтом.
• Простая механическая конструкция для снижения износа и упрощённой интеграции.
• Доступны исполнения с возвратной пружиной (однонаправленные) и с фиксацией (двунаправленные).
• Возможность оптимизации под режим работы для минимизации энергопотребления и обслуживания.
• Опции для повышенных рабочих температур и непрерывной работы в промышленных условиях.

Обзор продукта
WL590 сочетает прочный корпус, электромагнитную катушку и роторный механизм, обеспечивая стабильный крутящий момент и точное угловое управление в компактном корпусе. Предлагаются различные размеры, классы крутящего момента, варианты крепления и конфигурации вала для упрощения механической интеграции в системы автоматизации, робототехники и управления, где критичны габариты и скорость отклика.

Применения
Типичные области применения:

• Приводы клапанов и системы управления клапанами.
• Робототехника: небольшие захватные механизмы и приводы сочленений.
• Упаковочные машины: сортировка, запайка и маркировка.
• Автоматизированные сборочные линии и позиционирующие механизмы.
• Точная техника: печатное, текстильное оборудование и некоторые медицинские приборы.

Технический паспорт (фрагмент)
Brand: Weilong Technology
Model Number: WL590
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 80–100 W
Work Model: Rotation
Holding Force (N·m): 0.05 — 0.08 N·m
Rotating Angle: From 25, 45, 60 or 90 degrees
Working Duty: 10% — 100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 300 mm
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1 - 100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Технические характеристики

• Модель: WL590
• Поддерживаемые номинальные напряжения: DC 12V или 24V
• Диапазон номинальной мощности: 80–100 W
• Доступные углы поворота: 25°, 45°, 60°, 90°
• Удерживающий момент: ≈ 0,05–0,08 N·m
• Режим работы: прерывистый до непрерывного (10%–100%) в зависимости от конфигурации
• Срок службы: около 500 000 циклов (типично)
• Материал/корпус: углеродистая сталь
• Длина проводов: 300 мм
• Класс изоляции: B; испытание Hi-Pot при AC 600V 50/60Hz в течение 2 с
• Диапазон рабочей температуры: -10°C до 100°C
• Типичный срок поставки: 30 дней; MOQ: 1000 шт.; производственная мощность: ≈ 5000 шт./неделя
