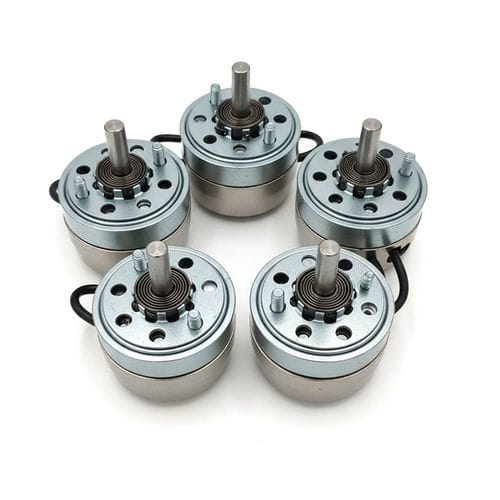

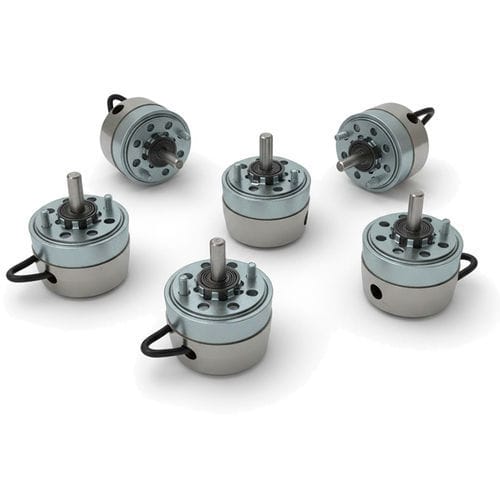

Ротационный электромагнит WL 0623

для блокировкидля сортировкибез технического обслуживания

Описание и принцип работы
Вращающийся (роторный) соленоид WL0623 преобразует электрическую энергию в точное угловое движение за счёт электромагнитной силы. При протекании тока через катушку создаётся магнитное поле, которое взаимодействует с якорем и вращает вал привода. Управление величиной и частотой тока позволяет регулировать скорость и динамику вращения, обеспечивая адаптацию к задачам от быстрой сортировки до точного позиционирования в робототехнике.

Ключевые особенности
Поворотный соленоид обеспечивает быстрое реагирование (порядка миллисекунд), высокую повторяемость и точность углового управления (типовые углы 25°, 45°, 90°). Компактная и прочная конструкция упрощает интеграцию в ограниченное пространство; возможна работа в двунаправленном или пружинном режимах. Параметры управления включают регулировку напряжения, угла хода и коэффициента заполнения для достижения требуемого крутящего момента и скорости.

Области применения
Поворотный соленоид WL0623 подходит для промышленных применений: автоматизированные сортировочные и упаковочные линии, механизмы защёлок и клапанов (включая четвертьоборотные шаровые приводы), робототехнические и мехатронные системы, медицинское и лабораторное оборудование, устройства контроля и системы безопасности (электронные замки), офисная и печатная техника.

Преимущества и недостатки

• Высокая точность углового позиционирования и возможность обратной связи по углу.
• Быстрый динамический отклик (миллисекундный диапазон).
• Компактность и простота конструкции — низкие требования к обслуживанию.
• Стабильный крутящий момент при регулировании по напряжению и скважности.
• Недостатки: ограниченная возможность длительной непрерывной работы у базовых модификаций (зависит от рабочего цикла); при попытке значительного торможения/замедления методом ШИМ может существенно снизиться крутящий момент и повыситься нагрев.

Эксплуатация и обслуживание
Рекомендована регулярная проверка целостности обмотки и механических соединений, очистка от пыли и посторонних частиц, проверка плавности вращения и состояния вала. Типичные проблемы: снижение удерживающего момента при износе катушки, негладкое вращение при попадании инородных частиц или коррозии вала — устраняются заменой изношенных элементов, очисткой и смазкой при необходимости.

Характеристики / спецификации технические

• Модель: WL0623
• Бренд: Weilong (Weilong Intelligent Technology)
• Номинальное напряжение: 12 V DC; также доступны варианты 18 V и 24 V
• Номинальная мощность: ориентировочно 20–50 Вт (в документации указаны диапазоны 15–70 Вт как типичные значения)
• Удерживающий момент / крутящий момент: ориентировочно 0.1–0.4 Н·м (в типовых характеристиках 0.15–0.4 Н·м)
• Угол поворота: типично 25° или 45° (диапазон от 25 до 45°)
• Время отклика: порядка 15–30 мс
• Рабочий цикл: прерывистый по умолчанию (например, 10% или стандартно 25%); доступны версии для непрерывной работы
• Срок службы: заявлен около 500 тысяч циклов в таблице; в разделах также упоминаются оценки 1–5 или до 10 миллионов циклов в зависимости от условий эксплуатации
• Сертификации: CE, RoHS, ISO9001 (указаны в спецификации)
• Материал корпуса: корпус из углеродистой стали
• Длина выводного провода: ~200 мм
• Стиль установки: винтовой
• Допуск на размер: +/- 0.1 мм
• Класс изоляции: B
• Hi-Pot тест: AC 600V 50/60Hz 2s
• Рабочая температура: ориентировочно -10 °C … +50/100 °C (в разных разделах указаны диапазоны; типично -10 °C … +50 °C)
• Рабочая обязанность/рабочий цикл: 1–100% (зависит от модификации); стандартно прерывистый режим
• Тип вала/штифта: D-образный или плоский, диаметр 4–6 мм
• Ожидаемый вес: приблизительно 150–300 грамм
• Гарантия: 1 год (в спецификации)
• Минимальный заказ: ориентировочно 1000 шт (в коммерческой таблице)
• Производственная мощность и сроки: примерные значения — 5000 штук в неделю, срок поставки около 30 дней (коммерческая информация в спецификации)
