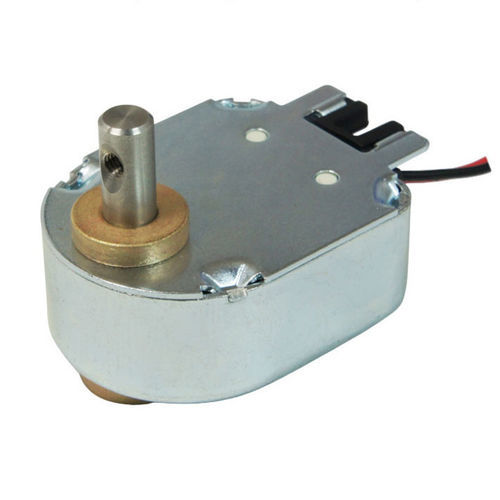

Поддерживающий электромагнит WL0616

ротационныйдля автоматического удержанияминиатюрный

Обзор
Бистабильный поворотный соленоид — это электромагнитный привод, вращающийся между двумя устойчивыми положениями. Энергия нужна только для перехода между состояниями; после переключения ротор фиксируется без постоянного тока, что обеспечивает низкое энергопотребление и уменьшенный нагрев — подходит для устройств с питанием от батареи и энергочувствительных систем.

Принцип работы
Катушка получает импульс или импульс с изменением полярности, что перемещает внутренний ротор/якорь на заранее заданный угол (распространенные варианты: 20°, 25°, 30°, 45°, 60°, 90°). После импульса ротор удерживается постоянным магнитом или механическим замком. Типичные времена переключения — 10–50 мс; у высокопроизводительных вариантов — менее 10 мс.

Основные характеристики и преимущества

• Низкое энергопотребление: для переключения требуется только короткий импульс; нет необходимости в постоянном токе для удержания позиции.
• Меньший нагрев по сравнению с роторными приводами с непрерывным током.
• Высокая надежность и долгий срок службы (механически/электрически типично ≥1 000 000 циклов).
• Быстрая реакция, подходящая для высокоскоростных коммутаций.
• Компактная конструкция и простая электромагнитная схема с малым количеством подвижных частей.
• Тихая работа и стабильная удерживающая сила в зафиксированном состоянии.

Области применения

• Счётчики банкнот и сортировщики валюты (отводящие заслонки, шторки).
• Торговые автоматы и диспенсеры (механизмы выпуск/блокировка).
• Умные замки и системы безопасности с фиксацией.
• Промышленная автоматизация: коммутационные механизмы, позиционирующие устройства, захваты для роботов.
• Медицинские приборы: селекторы образцов, приводы клапанов, оптические переключатели.
• Билетные автоматы, игровые автоматы, модули камер и другое прецизионное коммутационное оборудование.

Преимущества

• Экономия энергии за счёт импульсной работы и магнитного/механического запирания.
• Память положения: сохраняет последнее состояние без питания.
• Низкая тепловая рассеиваемость благодаря кратковременному возбуждению катушки.
• Высокая скорость переключения и небольшой габарит.
• Подходит для устройств с батарейным питанием и встроенных систем.

Ограничения / Недостатки

• Ограниченный диапазон поворота по сравнению с непрерывными роторными моторами (фиксированные углы).
• Невысокий непрерывный момент по сравнению с моторами или редукторными приводами; не подходит для длительной работы с высоким моментом.
• Как правило, только две предустановленные позиции; не пригоден для многопозиционного непрерывного управления без дополнительных механизмов.
• Требуется схема управления импульсами, способная выдавать корректную форму импульса и/или смену полярности.
• При очень длительной эксплуатации возможен механический износ пружин или упоров; характеристики зависят от стабильности напряжения и условий эксплуатации.

Краткие сведения из паспорта и рекомендации по применению
При выборе WL0616 ключевыми параметрами являются угол поворота, выходной момент, напряжение катушки и возможность импульсного управления. Учитывайте время отклика, рабочий цикл и ограничения по монтажу при интеграции в счётчики, автоматы, замки или медицинские приборы.

Технические характеристики

• Модель: WL0616
• Габариты изделия (типич.): 39 × 32 × 16 мм
• Угол поворота (пример): 20° (варианты: 20°, 25°, 30°, 45°, 60°, 90°)
• Пусковой момент: ≥2 N·cm
• Номинальное напряжение катушки (пример): 24 V DC
• Мощность (импульс, пример): 28,8 W
• Ток (при 24 V пример): 1,2 A
• Сопротивление катушки (пример): 20 Ω
• Срок службы (механический/электрический): ≥1 000 000 циклов (типично)
• Типичный рабочий цикл (пример): 0,03 с ВКЛ, 0,12 с ВЫКЛ
• Типичное время переключения: 10–50 ms (высокопроизводительные варианты <10 ms)
• Типичные диапазоны момента: малые заслонки 0,05–0,2 Nm, средние 0,2–0,5 Nm, более тяжёлые отклонители до ~0,5–1,0 Nm
• Метод привода: импульсный привод с изменением полярности или заданной формой импульса; требуется соответствующая драйвер-электроника
• Ключевые параметры выбора: угол поворота, выходной момент, время отклика, напряжение катушки, рабочий цикл, габариты монтажа и условия эксплуатации
