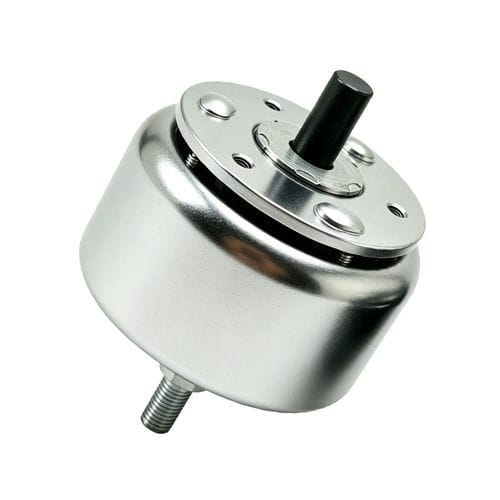

Ротационный электромагнит WL700

высокоэффективныйкомпактныйс магнитным затвором

Обзор продукта
Компактный ротационный соленоид высокого крутящего момента (WL700) — это электромеханический привод, преобразующий электрическую энергию в управляемое угловое движение. Он обеспечивает заданные углы поворота (обычно 25°–95°) с высокой повторяемостью, преобразуя осевую магнитную силу во вращающий момент с помощью внутренних механизмов, таких как шариковые подшипники или наклонные спиральные рамки. Типичные промышленные применения: двоичное угловое управление клапанами, индексирующими столами, запорными механизмами и шлюзами автоматизации.

Основные характеристики

• Высокий крутящий момент при компактных габаритах, обеспечивает значительную вращающую силу в ограниченном объеме.
• Предопределённые углы поворота (обычно: 25°, 35°, 45°, 65°, 90°) с точностью и повторяемостью.
• Внутренняя конструкция с шариковыми или роликовыми подшипниками для снижения трения и увеличения срока службы.
• Доступны варианты с возвратной пружиной или с защёлкой; двунаправленное вращение по запросу.
• Низкое среднее энергопотребление при импульсном режиме; поддерживает кратковременные импульсы высокого крутящего момента.
• Быстрое время отклика (обычно 10–50 мс в зависимости от нагрузки).
• Несколько вариантов напряжения (DC 12V / 18V / 24V) и настраиваемые режимы работы (прерывистый — непрерывный).

Технический паспорт

• Brand: Weilong Technology
• Модель: WL700
• Номинальные напряжения: DC 12V, 18V или 24V
• Номинальная мощность: 100–150 W
• Угол поворота: 25°–90° (в зависимости от модели)
• Удерживающий момент: ~0.17–0.72 N·m (в зависимости от модели)
• Осьовой ход: 1–3 мм или по заказу
• Время отклика: < 30 мс (типично)
• Срок службы: ~500 000 циклов (типично; больше для версий с подшипниками)
• Материал: корпус из углеродистой стали
• Длина выводов: 200 мм (стандарт)
• Крепление: винт (варианты с фланцем/стержнем доступны)
• Допуск по размерам: ±0.1 мм
• Класс изоляции: B
• Рабочая температура: -10°C — 100°C (возможны варианты)
• Рабочий цикл: 1–100% в зависимости от модели и охлаждения
• Сертификаты: CE, RoHS, ISO9001
• Водозащита: в стандартной комплектации отсутствует (возможны опции)
• Гарантия: 1 год
• MOQ: 1000 шт. (стандарт)
• Производственная способность: пример 500 шт./неделя
• Срок поставки: типично 30 дней

Применение

• Автомобильная отрасль: клапаны отсечки топлива, дверные замки, wastegate турбокомпрессора, клапаны трансмиссии.
• Промышленная автоматика: отклонители, индексирующие столы, механизмы зажима/сброса, перегородки сортировки.
• Медицинская техника: приводы клапанов в аппаратах диализа, механизмы выпуска инструментов.
• Аэрокосмическая отрасль: механизмы сброса полезной нагрузки, управление воздушными потоками, выключатели safe‑arm.
• Офисное и потребительское оборудование: перенаправление бумажных путей в промышленных принтерах, механизмы торговых автоматов, интеллектуальные замки.
• Сельское хозяйство и гидравлика: дозирующие пластины сеялок, приводы клапанов.
• Робототехника: приводы захватов, компактные механизмы смены инструмента.

Преимущества

• Высокий крутящий момент при небольшом объеме по сравнению с линейными соленоидами или редукторными моторами.
• Простое управление (выключатель, реле или простой драйвер) без необходимости энкодеров во многих бинарных применениях.
• Быстрое срабатывание и прочная конструкция с малым количеством подвижных деталей.
• Версии с возвратной пружиной не требуют питания для удержания; защёлочные варианты удерживают положение без постоянного питания.
• Экономичная альтернатива моторам и пневмо‑исполнителям для ограниченных углов с высоким крутящим моментом.

Недостатки

• Фиксированный угол хода; не подходит для регулируемого или непрерывного вращения за пределами номинального хода.
• Бинарная работа (два состояния) — не для приложений, требующих плавного позиционирования в широком диапазоне.
• Риск перегрева при неправильном непрерывном использовании; для всплесков крутящего момента рекомендуется импульсный режим.
• В некоторых режимах возможно слышимое щелканье.
• Пиковый крутящий момент может приходиться на начало хода и уменьшаться к концу вращения.

Устранение неполадок — ключевые моменты

• Не вращается: проверить напряжение питания, целостность обмотки, проводку и управляющие сигналы.
• Недостаточный момент: проверить стабильность напряжения, режим работы, охлаждение и не превышает ли нагрузка номинального момента.
• Чрезмерный шум: проверить крепление и выравнивание; рассмотреть DC для снижения вибраций от AC.
• Перегрев: соблюдать ограничения по рабочему циклу, снизить время включения, улучшить охлаждение или выбрать модель для непрерывной работы.
• Медленное срабатывание: проверить питание, состояние обмотки, смазку и возвратную пружину.
• Залипание/механические неисправности: проверить на препятствия, несоосность вала или загрязнение.
• Сгоревшая обмотка/короткое: проверить перепады напряжения, состояние изоляции; использовать подавление (диод/варистор) на DC‑катушках.

Технические характеристики

• Brand: Weilong Technology
• Модель: WL700
• Номинальные напряжения: DC 12V / 18V / 24V
• Номинальная мощность: 100–150 W
• Доступные углы: 25°, 35°, 45°, 65°, 90° (возможны кастомные углы)
• Удерживающий момент: ~0.17–0.72 N·m (в зависимости от модели)
• Осьовой ход: 1–3 мм (на заказ)
• Время отклика: < 30 мс (типично)
• Ресурс: ~500.000 циклов (типично)
• Материал: корпус из углеродистой стали
• Выводы: 200 мм (стандарт)
• Крепление: винт
• Допуск: ±0,1 мм
• Класс изоляции: B
• Температура эксплуатации: -10°C до 100°C
• Рабочий цикл: 1–100% в зависимости от модели
• Сертификаты: CE, RoHS, ISO9001
