Электромагнитный клапан с прямым приводом WL0835

воздухтопливовода

Обзор
Поворотный соленоидный клапан — компактный электромагнитный исполнительный механизм, преобразующий электрическую энергию в управляемое вращательное движение для открытия, закрытия или позиционирования потока жидкости или газа. Основные компоненты: катушка, якорь, вал, пружина и корпус клапана. Такие клапаны предназначены для точного углового позиционирования, быстрой реакции и надежной цикличной работы в ограниченном пространстве.

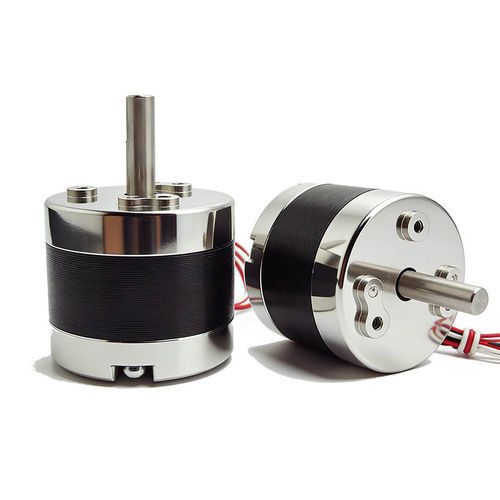

Описание WL0835
WL0835 — бистабильный (фиксируемый) поворотный соленоидный клапан, разработанный для прецизионной автоматизации. Обеспечивает заданное угловое перемещение для привода клапанов или механических индексирующих систем при компактных габаритах и простой механической интеграции. Подходит для задач с требованиями к быстрой реакции, повторяемости и длительному сроку службы.

Ключевые характеристики

• Преобразует электрическую энергию в точное вращательное движение для привода клапанов или индексаторов.
• Быстрое время отклика и высокая повторяемость для цикличной работы.
• Компактные размеры для установки в ограниченном пространстве.
• Разработан для длительного ресурса и низкого обслуживания.

Применения

• Промышленная автоматизация и производственные линии для управления потоками воздуха, газа или жидкости.
• Автомобильные системы (маршрутизация жидкости, контроль выбросов, распределение топлива).
• Медицинское и лабораторное оборудование для управления жидкостями и диагностических приборов.
• Системы орошения и водообеспечения.
• Автоматы/оборудование для напитков, химические процессы и пневматические системы управления.

Преимущества и недостатки
Плюсы

• Высокая точность позиционирования угла по сравнению с линейными соленоидами.
• Очень быстрый электромеханический отклик.
• Долговечная конструкция, при надлежащем тепловом режиме может выдерживать миллионы циклов.

Минусы

• Ограниченный суммарный угол поворота (типичные дискретные углы 15°–90° в зависимости от конструкции).
• При непрерывной работе может выделяться тепло.
• Меньший крутящий момент по сравнению со многими моторными приводами; не подходит для очень тяжёлых нагрузок с высоким моментом.

Как выбрать поворотный соленоидный клапан (сводка)

• Определите требования: тип среды (воздух, жидкость, газ), нормально закрытый или нормально открытый, режим работы (непрерывный или прерывистый) и условия окружающей среды.
• Определите требуемый угол поворота (распространённые: 15°, 30°, 45°, 60°, 90° или кастомные углы).
• Рассчитайте требуемый крутящий момент с учётом трения, сопротивления нагрузки и пружин; заложите запас (обычно 30–50%).
• Выберите напряжение и мощность: стандартные варианты DC 5V/12V/24V или AC 110V/220V; учтите потребление и тепловыделение.
• Выберите между моновариантным (пружинный возврат) и бистабильным (фиксируемым) типом в зависимости от энергозатрат и требований.
• Проверьте требования к времени отклика: для высокоскоростных задач может понадобиться 10–50 мс; многие промышленные применения принимают 50–200 мс.
• Учтите окружающую среду: диапазон температур, влажность, IP-класс, виброустойчивость и коррозионная защита.
• Проверьте ресурс и рабочий цикл для предполагаемой эксплуатации (прерывистая vs непрерывная промышленная эксплуатация).
• Подтвердите механическую интеграцию: положения крепёжных отверстий, диаметр вала, габариты и вес.
• Учтите возможности кастомизации: индивидуальный вал, угол поворота, герметичные корпуса, типы разъёмов, нестандартные напряжения обмотки.

FAQ (избранное)

• Типичные углы поворота: 30°, 45°, 60°, 90°; возможны индивидуальные углы по запросу.
• Типичный срок службы: качественные поворотные соленоида могут превышать миллион циклов; реальный ресурс зависит от условий эксплуатации и теплового режима.
• Кто использует поворотные соленоидные клапаны: промышленная автоматизация, автомобильная отрасль, медицинское/лабораторное оборудование, орошение, пищевая и напитковая промышленность, пневматические системы.
• Кастомизация: многие производители предлагают индивидуальные углы, напряжения, крутящие моменты, крепления и герметичные корпуса.

Техническая спецификация (табличное представление)
Brand: Weilong Technology
Model Number: WL 0835
Rated Voltage (V): DC 12V, 16V or 24V
Rated Power (W): 38.5–45W
Work Model: Rotation Type
Holding Force (N): 150 GF-200 GF
Stroke (mm): 2 MM or Customized
Reset Time (s): 1 S
Service Life: 1,000 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Safety Iron
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

характеристики / технические спецификации

• Brand: Weilong Technology
• Model: WL0835
• Варианты номинального напряжения: DC 12V, 16V или 24V
• Номинальная мощность: 38,5–45 W
• Тип работы: Вращение (бистабильный / ротационный)
• Держащая сила: ~150 GF до 200 GF
• Ход / вращение: 2 mm или по заказу
• Время сброса: ~1 s
• Срок службы: ~1 000 000 циклов
• Сертификации: CE, ROHS, ISO9001
• Материал корпуса: защитная сталь
• Длина выводов: 200 mm
• Крепление: винт
• Допуск размеров: +/- 0,1 mm
• Водонепроницаемость: нет (стандарт)
• Класс изоляции: B
• Hi-Pot тест: AC 600V 50/60Hz 2s
• Держ. сила без возбуждения: 0
• Рабочая температура: -10°C до 100°C
• Рабочий цикл: 1–100%
• MOQ: 1000 pcs; типичное время поставки: 30 дней; производственная способность: 5000 pcs/неделя
