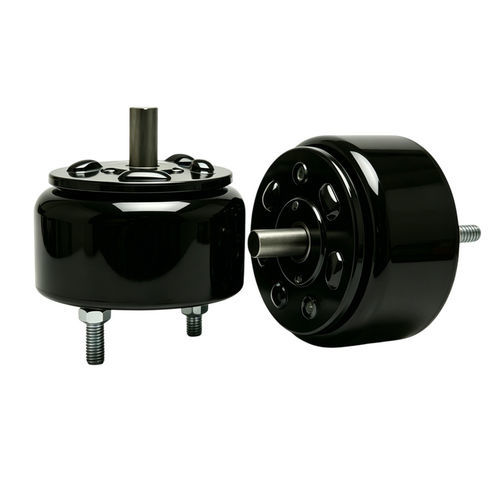

Ротационный электромагнит WL490

для сортировкивысокоэффективныйбез технического обслуживания

Обзор продукта
DC вращающийся соленоид WL490 — электромагнитный исполнительный механизм, предназначенный для преобразования постоянного тока в управляемое малoугловое вращательное движение. Обеспечивает индексирование на фиксированные углы (типичные углы: 25°, 30°, 45°, 60°, 90°, некоторые исполнения до 95°) и состоит из катушки, ротора (якоря) и механизма возврата (пружина или сила тяжести). При подаче DC напряжения ротор поворачивается в заданное положение; при отключении питания возвратный механизм возвращает исходное положение.

Основные характеристики

• Быстрая реакция и высокая скорость коммутации.
• Компактная конструкция с хорошим отношением крутящего момента к объему.
• Точное и повторяемое угловое позиционирование для предустановленных углов.
• Совместим с распространенными DC напряжениями (12V, 18V, 24V и другие опции).
• Варианты режима работы от прерывистого до непрерывного в зависимости от конструкции модели.

Принцип работы
Ток через катушку создаёт магнитное поле, взаимодействующее с геометрией ротора (пазы, винтовые канавки или профилированный якорь), что приводит к вращательному движению. Возвратный механизм (пружина или сила тяжести) возвращает ротор при отключении питания. Некоторые конструкции используют профили якоря для обеспечения высокой точности углового индексирования.

Применения
WL490 применим там, где требуется компактное, точное угловое индексирование или быстрая угловая коммутация: машины сортировки и упаковки, робототехника, интеллектуальные замки и системы доступа, приводы вентиляции и жидкостные приводы в автомобильной технике, регуляторы HVAC, диагностическое и медицинское оборудование, камеры и оптические устройства, и общая промышленная автоматизация.

Преимущества и недостатки

• Преимущества: быстрая реакция, компактность, точная повторяемость угла, высокий крутящий момент для размеров, низкие требования к обслуживанию, опции демпфирования и снижения шума.
• Недостатки: фиксированные/предустановленные углы вращения (ограниченная непрерывная работа), повышенное энергопотребление и тепловые нагрузки при больших нагрузках или непрерывной эксплуатации без соответствующей конструкции, требуется адаптация для интенсивной длительной работы.

Важные практические замечания

• Время переключения может быть очень коротким (возможно менее 5 мс в зависимости от размера и нагрузки).
• Пусковой момент и конечный момент могут значительно различаться — выбирайте модель в соответствии с требуемым профилем момента.
• Стандартные механические опции: конфигурации вала, варианты возвратной пружины, метрические или SAE резьбы, пылезащитные крышки и резьбовые отверстия в якорной пластине.
• Доступны опциональные вязкостные демпферы и шумоподавление для более плавной работы и мягких упоров.

Технические данные (кратко)
Brand: Weilong Technology
Model Number: WL490
Rated Voltage (V): DC 12V, 18V, 24V (другие варианты доступны)
Rated Power (W): 70–120 W
Work Model: Rotation
Torque Force: 0.031 — 0.042 Nm
Rotating Angle: 25°, 30°, 45°, 60°, 90° (некоторые типы до 95°)
Working Duty: 10%—100% (зависит от модели)
Service Life: 500,000 cycles (доступны варианты с увеличенным ресурсом; некоторые >1,000,000)
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 300 mm
Install Style: screw mounting
Dimension Tolerance: +/- 0.1 mm
Water-proof: None (standard models)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100% (зависит от модели)
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS (производственные партии варьируются)
Supply Ability: 5000 pcs per week
Delivery Time: 30 days (typical)
Port of Loading: Shenzhen

caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model: WL490
• Rated voltage options: DC 12V, 18V, 24V
• Rated power: 70–120 W
• Torque range: approx. 0.031–0.042 Nm (model dependent)
• Rotation angles available: 25°, 30°, 45°, 60°, 90° (some types up to 95°)
• Working duty: selectable from intermittent to continuous depending on design (10%–100%)
• Service life: typically 500k cycles (higher-life options available)
• Housing: carbon steel (standard)
• Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
• Operating temperature range: -10°C to 100°C
• Typical lead length: 300 mm; install style: screw
• Certification examples: CE, RoHS, ISO9001
