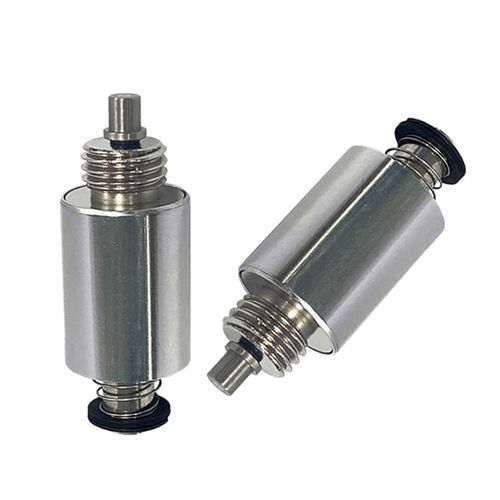

Электрический привод WL2432

линейныйс магнитным поршнемс пружинным возвратом

Обзор продукта
Трубчатый соленоидный актуатор — это прецизионный линейный электромагнитный привод, преобразующий электрическую энергию в управляемое линейное механическое движение. Цилиндрическая трубчатая конструкция (катушка, якорь и возвратная пружина) обеспечивает высокую плотность силы при компактных размерах, быструю реакцию, длительный срок службы и стабильную работу при непрерывной эксплуатации. Устройство может использоваться в конфигурациях push или pull и спроектировано для простой интеграции и минимального обслуживания.

Принцип работы
При подаче питания на катушку в трубчатом актуаторе возникает магнитное поле, притягивающее внутренний якорь и создающее линейное перемещение. При отключении питания возвратная пружина возвращает якорь в исходное положение. Трубчатая геометрия обеспечивает эффективную магнитную цепь, максимизирующую силу для заданного размера; характеристики зависят от мощности катушки, приложенного напряжения, рабочего цикла и воздушного зазора.

Ключевые характеристики

• Компактная трубчатая геометрия с высоким соотношением силы к размеру.
• Быстрая реакция, подходит для высокоскоростных переключений и точного управления ON/OFF.
• Разработан для длительного срока службы и большого числа циклов.
• Доступен в нескольких напряжениях и вариантах хода для различных применений.
• Запечатанная трубчатая конструкция повышает долговечность и защиту от внешних воздействий (стандартный вариант не водонепроницаем).
• Гибкие варианты крепления: крепление с обеих сторон и монтажные отверстия для упрощения установки.

Преимущества и недостатки (кратко)

• Преимущества: компактность, быстрая реакция, надежная работа при низком обслуживании, высокое соотношение силы к размеру, множественные варианты напряжения и широкая сфера промышленного применения.
• Недостатки: ограниченный ход по сравнению с электрическими цилиндрами или линейными моторами; сила снижается на больших ходах; нагрев катушки при длительной/интенсивной работе требует теплового контроля; чувствительность к несоосности и возможная необходимость защиты в жестких условиях эксплуатации.

Технические характеристики

• Brand: Weilong Technology
• Model number: WL 2432
• Rated voltage: DC 12 or 24 V
• Rated power: 10–15 W
• Work model / lifecycle: 100,000 lifespan cycles (table entry)
• Push / Pull force: ~100 gf at 10 mm stroke (as listed)
• Stroke: 3–10 mm
• Reset time: listed as 1 s / 3 s off (table entry)
• Service life: 300,000 cycles (table entry)
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead wire length: 200 mm
• Install style: both sides with three mounting screw holes
• Dimensional tolerance: +/- 0.1 mm
• Water-proof: None (standard variant)
• Insulation class: F (150°C)
• Hi-Pot test: AC 600 V 50/60 Hz 1 s
• Non-excitation holding force: 0
• Working temperature range: -10°C to 100°C
• Duty cycle: 1–100% (depends on variant and thermal management)
• Payment terms: TT or LC at sight
• Sample order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply ability: 5000 pcs per week
• Delivery time: 30 days
• Port of loading: Shenzhen
