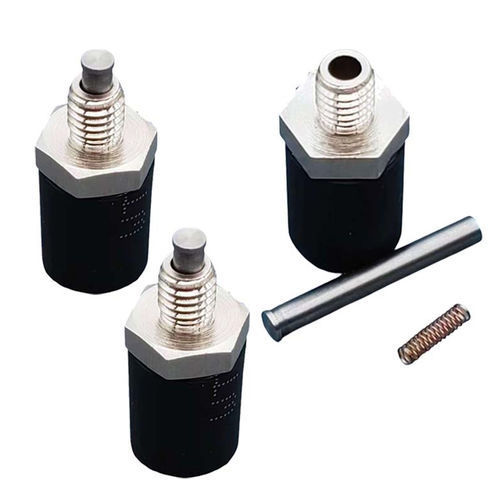

Электромагнит для электроклапана WL0916

линейныйдля блокировкиминиатюрный

Обзор
Микротрубчатые соленоиды — компактные электромагнитные приводы, преобразующие электрическую энергию в точное линейное движение. Обозначение WL0916 относится к трубчатой конструкции с типичными габаритами и малым ходом, подходящей для ограниченных по пространству узлов, где требуется повторяемое толкающее/тянущее действие.

Основное описание
Доступны в исполнениях push и pull; конструкция включает бесшовный трубчатый корпус, точно намотанную медную катушку, подвижный сердечник из нержавеющей стали с антифрикционным покрытием и внутреннюю возвратную пружину. Типичные электрические параметры — DC 3 V до 24 V, циклы работы — прерывистые или непрерывные (зависит от модели). Возможна герметизация до IP67 и прослеживаемость производства по ISO 9001.

Характеристики

• Малый габарит: типичные диаметры корпуса 6–20 мм (примерные изделия от 8 мм).
• Регулируемый ход: обычно 2–5 мм, по модели до ~15 мм.
• Диапазон напряжений: DC 3 V, 6 V, 9 V, 12 V, 24 V (допуск ±10% при указании).
• Режимы работы: прерывистый или непрерывный (при непрерывной работе учитывать тепловые ограничения).
• Сердечник: нержавеющая сталь с антифрикционным покрытием; материалы выдерживают повышенные температуры (изоляция класса F до 155 °C для некоторых конструкций).
• Защита: варианты от IP40 до IP67 для агрессивных/моющихся сред.
• Длительный ресурс: расчетный ресурс от 200 000 циклов до более 1 000 000 при правильном режимном управлении.

Детали изделия (функциональные особенности)

• Конструкция: бесшовный трубчатый корпус (высоконикелевый или высокоуглеродистый сталь), медная катушка, подвижный сердечник, внутренняя возвратная пружина.
• Движение: точное прямолинейное перемещение при правильном выравнивании с низкой боковой нагрузкой.
• Магнитная схема: трубчатая конструкция концентрирует поток для улучшения соотношения сила/размер.
• Конфигурации: push (сердечник выдвигается при возбуждении) или pull (сердечник втягивается при возбуждении).
• Окончания: оголённые провода, стандартные разъёмы JST/Molex, контакты для PCB или кастомные выводы.

Применения

• Медицинская техника: инфузионные насосы, хирургические приборы, аппараты ИВЛ, диагностическое оборудование, требующее точного и моющегося привода.
• Промышленная автоматизация: приводы миниатюрных клапанов, замки безопасности, сортировка, pick-and-place и компактные механизмы.
• Автомобильная сфера: приводы замков дверей, модули трансмиссии/топлива, блокировки зарядки EV и мелкие активные механизмы.
• Авиакосмическая и оборонная техника: лёгкие приводы для авионики и механизмов спутников.
• Системы безопасности: электронные замки, сейфы, механизмы доступа.

Преимущества и недостатки
Преимущества

• Улучшенное соотношение сила/размер благодаря трубчатой магнитной схеме.
• Точный, повторяемый ход и позиционирование.
• Материалы и варианты уплотнений для работы в жёстких условиях.
• Относительно низкое энергопотребление при правильном подборе.

Недостатки

• Ограниченный ход по сравнению с пневмоцилиндрами или линейными моторами.
• Выделение тепла при длительной интенсивной работе; требуется тепловое управление.
• Сила уменьшается при выдвижении сердечника (характеристика сила/ход).
• Возможны магнитные помехи вблизи ферромагнитных деталей без экранирования.
• Слышимый щелчок при срабатывании может быть нежелателен в тихих приложениях.

Устранение неисправностей и обслуживание
Типичные проверки: при отсутствии движения проверить питание и проводку; при перегреве проверить рабочий цикл, напряжение и вентиляцию; при слабой силе или недостаточном ходе проверить стабильность питания, уменьшить воздушный зазор, осмотреть выравнивание и износ сердечника; при прерывистой работе проверить надёжность питания и соединений; при заедании очистить трубку, заменить пружину, смазать при необходимости и исключить боковые нагрузки. Профилактическое обслуживание: эксплуатировать в пределах номинальных напряжения и рабочего цикла, содержать соленоид в чистоте, избегать боковых нагрузок и периодически проверять сопротивление и температуру катушки.

Краткие данные из паспорта

• Типичные диаметры корпуса: 6 мм – 20 мм (примеры от 8 мм).
• Типичные варианты хода: 2 мм – 5 мм (зависит от конструкции; некоторые до ~15 мм).
• Диапазон напряжений: DC 3 V – 24 V (зависит от модели).
• Варианты герметизации: IP40 – IP67.
• Изоляция/температура: материалы класса F доступны (до 155 °C для некоторых компонентов).

Технические характеристики

• Модель: WL0916 (референс семейства изделий).
• Примерные габариты: Ø9,5 × 16 мм.
• Примерный диаметр сердечника: Ø2,8 мм.
• Пример рабочего напряжения: DC 9 V.
• Пример хода: 2,7 мм.
• Пример силы: 10 gf (зависит от модели).
• Пример мощности: 1,3 W; пример тока: 0,15 A; пример сопротивления: 60 Ω.
• Пример рабочего цикла: непрерывный (проверять рейтинг конкретной модели); номинальный ресурс: ≥200 000 циклов (некоторые конструкции 1 000 000+ при корректном управлении).
• Материалы: бесшовный трубчатый стальной корпус, медная катушка, нержавеющий сердечник с антифрикционным покрытием, возвратная пружина.
• Стандарты и опции: производство по ISO 9001, опции RoHS/REACH, UL и отслеживаемость материалов для медицинских применений доступны для конкретных вариантов.
