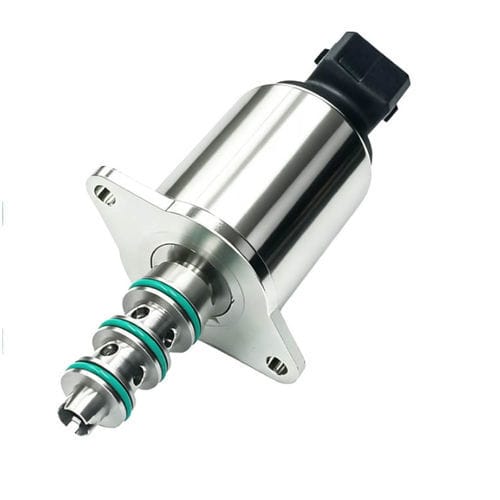

Электромагнитный клапан прямого действия WL3242

гидравлическийдля маслаиз металла

Обзор
Соленоид управления маслом коробки передач — это электромеханический клапан, используемый в системах автоматической трансмиссии для регулирования потока и давления трансмиссионного масла в соответствии с командами блока управления трансмиссией. Он управляет перемещением трансмиссионной жидкости внутри автоматической коробки, обеспечивая плавное переключение передач и работу сцепления. Соленоид создает магнитный поток в катушке, перемещая золотник или плунжер, регулируя каналы жидкости и гидравлическое давление.

Функция и конструкция
Соленоид обеспечивает быструю реакцию, регулирование гидравлического давления и надежный контроль потока масла. Типичная конструкция включает прецизионную электромагнитную катушку, точно обработанный золотник, пружины, маслостойкие уплотнительные кольца и термостойкий корпус. Качественные (OEM) соленоиды имеют стабильное электрическое сопротивление, корректные разъемы и проходят испытания на точность сопротивления, термостойкость, утечки и надежность работы.

Преимущества

• Более плавное переключение передач и включение сцепления.
• Повышенная эффективность трансмиссии и топливная экономичность.
• Снижение износа трансмиссии и увеличение срока службы.
• Быстрая реакция и точное гидравлическое управление для CVT, DCT и электронных автоматических трансмиссий.

Применение
Применяется в легковых автомобилях, внедорожниках, грузовиках, гибридных транспортных средствах и промышленных системах автоматических трансмиссий. Соленоиды устанавливаются в корпусах клапанов и являются неотъемлемой частью систем, требующих точного управления гидроканалами для переключения передач, блокировки гидротрансформатора и включения сцепления в автомобильных и промышленных трансмиссиях.

Симптомы отказа соленоида

• Неустойчивый холостой ход, заглохание или нестабильность на холостом ходу.
• Задержки или жесткие переключения передач; пробуксовка передач.
• Потеря разгона двигателя или снижение мощности.
• Повышенный расход топлива.
• Загорелся индикатор Check Engine или появление кодов ошибок трансмиссии.
• Детонация/стук двигателя, связанная с проблемами опережения зажигания.
• Пропуски зажигания при разгоне.
• Перегрев трансмиссии или аномальные шумы (щёлканье, скрежет, вой).

Краткое руководство по диагностике
Распространенные причины отказа включают загрязнённую/загрязняющуюся трансмиссионную жидкость, забивающую гидропроходы, пробой обмоток катушки или электрическую неисправность, попадание металлических частиц от внутреннего износа, перегрев и деградацию жидкости. Диагностика обычно включает считывание кодов OBD-II, проверку состояния трансмиссионной жидкости, измерение сопротивления соленоида, проверку электрических соединений и предохранителей, осмотр гидравлических каналов корпуса клапанов. Меры ремонта варьируются от замены жидкости и промывки корпуса клапана до замены соленоида и при серьёзном загрязнении — капитального ремонта трансмиссии.

Преимущества и недостатки

• Преимущества: точный контроль давления/потока, более плавное переключение, улучшенный комфорт и экономия топлива, совместимость с OEM-заменой и долгосрочная надежность при высоком качестве изготовления.
• Недостатки: чувствительность к загрязнению, перегреву и электрическому износу; диагностика/замена может требовать специализированного инструмента; OEM-детали могут стоить дороже по сравнению с некоторыми аналогами на вторичном рынке.

Рекомендации по выбору
Для выбора подходящего соленоида управления маслом определите правильный OEM-номер детали и модель трансмиссии, проверьте рабочее напряжение и сопротивление катушки, подтвердите форму разъёма и механическую посадку, а также оцените качество материалов (токарный корпус, медные катушки, маслостойкие и термостойкие уплотнения). Убедитесь, что у поставщика есть результаты тестов (сопротивление, утечка, долговечность, температурные испытания) и учитывайте рабочую среду, нагрузку на трансмиссию и требования по гидравлическому давлению для промышленных применений.

Технический паспорт (ключевые строки)
Brand: Weilong Technology
Model Number: WL3242
Rated Voltage (V): DC12V
Rated Power (W): 12 W
Work Mode: Direct Action Valve
Holding Force (N): 2.5 N
Stroke (mm): 2 MM Customized
Working Duty: Continuous
Service Life: 50 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 220 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Характеристики / Технические данные

• Model: WL3242
• Brand: Weilong Technology
• Рабочее напряжение: DC 12 V
• Номинальная мощность: 12 W
• Режим работы: клапан прямого действия
• Ход: 2 мм (на заказ)
• Удерживающая сила: 2,5 N
• Режим работы: непрерывный
• Срок службы (типич.): 50 000 циклов
• Класс изоляции: B; Hi-Pot: AC 600V 50/60Hz 2s
• Длина выводов: 220 mm
• Диапазон рабочей температуры: -10°C до 100°C
• Гарантия: 1 год
• MOQ: 1000 шт.; Возможность поставки: 5 000 шт./неделя; Типичный срок поставки: 30 дней
