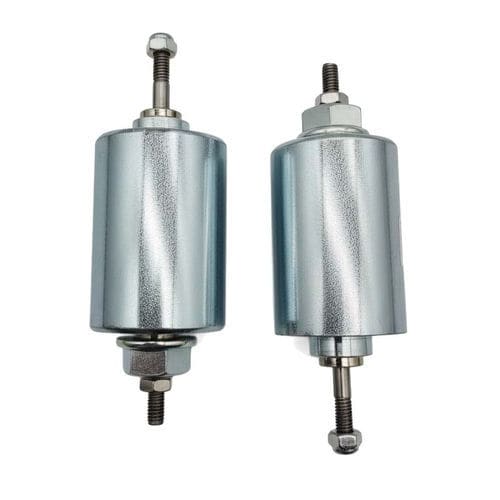

Электромагнит для электроклапана WL3043

поддерживающийлинейныйдля блокировки

Обзор продукта
Трубчатый соленоид постоянного тока, разработанный для промышленной автоматизации и OEM-систем. Преобразует электрическую энергию в управляемое линейное движение с помощью цилиндрической катушки, якоря и возвратной пружины, размещённых в трубчатом корпусе. Подходит для тяги и толчка, может быть настроен по напряжению, ходу и усилию.

Ключевые характеристики

• Трубчатая конструкция с цилиндрической катушкой и скользящим якорем
• Работа на тягу или толчок (тип «тяга/толкание»)
• Быстрая реакция и линейное движение для высокоскоростных и прецизионных задач
• Закрытая конструкция снижает загрязнение и упрощает обслуживание
• Настраиваемые варианты напряжения и параметров хода/усилия для интеграции OEM
• Доступны повышенные классы изоляции и опции водозащиты на отдельных моделях

Преимущества

• Трубчатый корпус уменьшает воздействие пыли и влаги
• Компактная цилиндрическая форма для конструкций с ограниченным пространством
• Быстрое срабатывание и точное линейное перемещение
• Небольшое количество подвижных частей и простая установка
• Возможность настройки электрических и механических параметров

Недостатки

• Непрерывная работа может привести к нагреву, если устройство не рассчитано на 100% рабочий цикл
• Ход ограничен по сравнению с моторами или пневмоактуаторами
• Сила меняется при перемещении якоря относительно катушки (нелинейная зависимость сила‑ход)
• Требуется стабильное постоянное питание, чтобы избежать повреждения катушки

Устранение неисправностей и обслуживание

• Соленоид не двигается: проверьте напряжение питания, проводку, целостность катушки и свободу хода якоря
• Слабое усилие или недостаточный ход: проверьте напряжение, рабочий цикл, удалите механические препятствия, уменьшите воздушный зазор
• Перегрев или выход из строя катушки: избегайте непрерывного включения сверх номинального цикла, убедитесь в правильном напряжении и используйте указанные якорь/пружину
• Шум или вибрация: затяните крепления, проверьте выравнивание и замените изношенный якорь/пружину
• Медленное срабатывание: поддерживайте номинальное напряжение, очищайте точки трения и заменяйте слабые пружины
• Якорь заклинивает: очистите от загрязнений, замените погнутый/сломанный якорь или дефектную пружину, устраните остаточную намагниченность
• Жёсткие условия эксплуатации: выбирайте трубчатые версии с IP65/IP67 или коррозионностойкие материалы
• Профилактические советы: соблюдайте спецификации напряжения и рабочие циклы, держите внутренние детали чистыми и выровненными

Применение
Используется в промышленной автоматизации, упаковочных и сортировочных машинах, системах блокировки, торговых автоматах и системах контроля доступа, медицинских устройствах (диагностика, управление жидкостями), автомобильных исполнительных механизмах, офисной технике (принтеры, копиры), робототехнике и умных устройствах. Типовые применения: блокировка, толкание, выталкивание, позиционирование и управление клапанами или переключателями.

Технические характеристики

• Brand: Weilong Technology
• Model Number: WL3043
• Rated Voltage (V): DC 12, 18, or 24 V
• Rated Power (W): 80–100 W
• Work Model: Tubular Pull Push Type
• Holding Force (N): 6–10 N
• Stroke (mm): 6-8 mm
• Reset Time(s): 50 MX
• Service Life: 300 Thousand Times
• Certification: CE, RoHS, ISO9001
• Material: Carbon Steel Housing with Zinc Plated Coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable Screw
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: F 155 Cel. Degree
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Thread Depth: /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
