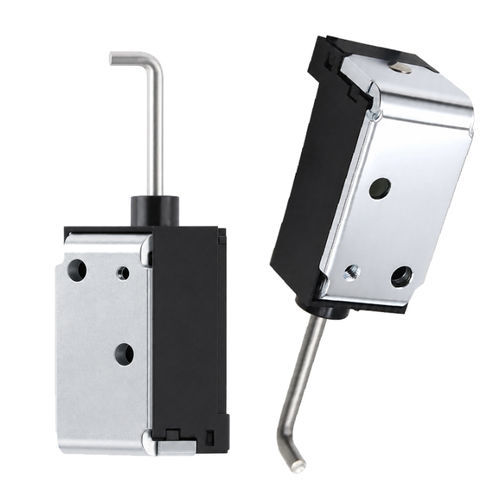

Поддерживающий электромагнит WL0741

линейныйкомпактныйDC

Обзор
Соленоид переключения передач WL0741 — компактный электромагнитный исполнительный механизм, разработанный для регулирования потока гидравлической жидкости в автоматических трансмиссиях. Управляется модулем управления трансмиссией (TCM) или блоком управления двигателем (ECU) и преобразует электрические сигналы в точные перемещения клапана для выбора передач в легковых автомобилях, коммерческом транспорте, гибридах и соревновательных применениях.

Ключевые характеристики

• Компактный корпус для прямой интеграции в корпус клапанов.
• Быстрое срабатывание и высокая точность позиционирования для надежного переключения.
• Долговечные электромагнитные катушки и коррозионностойкая намотка.
• Низкое энергопотребление и рассчитанная устойчивость к вибрации и температурным перепадам.
• Высококачественные уплотнения для снижения утечек масла и увеличения интервалов обслуживания.

Описание продукта (подробно)
WL0741 обеспечивает стабильную работу в автомобильных условиях. В рабочем режиме push-pull с ходом 4 мм (по запросу) он обеспечивает модуляцию давления для фрикционных пакетов и схем регулирования давления. Прочные материалы и точная механическая обработка гарантируют повторяемые перемещения клапана и длительный срок службы в CVT, DCT и традиционных автоматических трансмиссиях.

Применение

• Электронно управляемые автоматические трансмиссии (CVT, DCT, AT).
• Системы блокировки гидротрансформатора и клапаны регулирования давления.
• Легковые автомобили, коммерческий транспорт, гибриды и электромобили.
• Системы быстрой или спортивной смены передач, требующие оперативного срабатывания.

Преимущества

• Обеспечивает плавное и точное включение передач, улучшая управляемость.
• Способствует оптимизации расхода топлива и эффективности трансмиссии.
• Компактные габариты упрощают интеграцию в современные корпусa клапанов.
• Разработан для непрерывной работы и рассчитан на долгий срок службы.

Недостатки

• Производительность может ухудшаться из‑за перегрева, загрязнения гидравлики или длительной эксплуатации в экстремальных условиях.
• Отказы могут проявляться жестким переключением, задержками, пробуксовкой или аварийным режимом (limp mode).
• Замена может потребовать доступа к корпусу клапанов и диагностического оборудования.

Краткое руководство по устранению неисправностей

• Электрические проверки: измерить сопротивление катушки и осмотреть проводку/разъемы на предмет обрывов или коротких замыканий.
• Контаминация жидкости: проверить и заменить трансмиссионную жидкость; очистить гидропроходы, чтобы избежать заедания.
• Перегрев: проверить условия эксплуатации и качество жидкости; перегрев может разрушить изоляцию.
• Механический износ: проверить пружины, уплотнения и ход клапана; при значительном износе требуется замена.

Часто задаваемые вопросы (выборочно)

• Что такое соленоид переключения передач? — Соленоид, который получает команды от TCM/ECU для модуляции гидропотока к фрикционным пакетам или лентам с целью выбора передач; выпускается в вариантах on/off и импульсных (переменная сила).
• Какие общие симптомы неисправности? — Индикатор двигателя/трансмиссии, жесткие или задержанные переключения, застревание передачи, пробуксовка или аварийный режим.
• Почему соленоиды выходят из строя? — Типичные причины: загрязнение, электрический отказ катушки, механическое заедание из‑за отложений или проблемы с проводкой/коррозией.
• Можно ли протестировать соленоид самостоятельно? — Базовые проверки: измерение сопротивления катушки и подача правильного напряжения для проверки срабатывания; для точной диагностики рекомендуются профессиональные инструменты.
• Нужно ли менять всю трансмиссию при выходе соленоида из строя? — Обычно нет. Соленоиды являются обслуживаемыми компонентами, однако замена может потребовать слива жидкости и доступа к корпусу клапанов; в некоторых современных сборках соленоиды интегрированы в большие модули.

Технические характеристики

• Brand: Weilong Technology
• Model Number: WL0741
• Rated Voltage: DC12V
• Rated Power: 7-10 W
• Work Mode: Push and Pull
• Holding Force: 2.5 N
• Stroke: 4 MM (customizable)
• Working Duty: Continuous
• Service Life: 200,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior Magnet Iron
• Lead Wire Length: 200 mm
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
