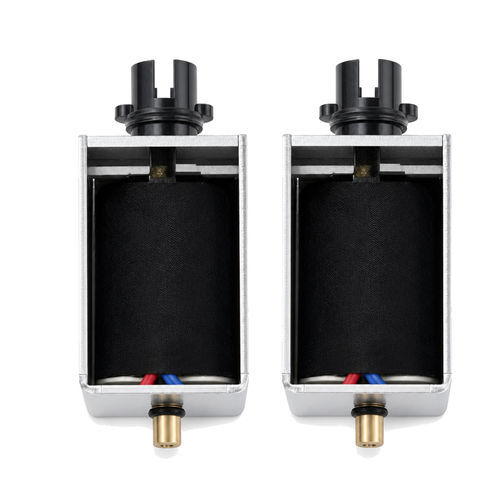

Электрический привод WL1240

линейныйротационныйиз металлического сплава

Обзор продукта
Защёлкивающийся соленоидный исполнитель, спроектированный так, чтобы оставаться защёлкнутым в выдвинутом или втянутом положении без постоянного электропитания. Постоянный магнит обеспечивает удерживающую силу, поэтому исполнитель сохраняет положение без энергопотребления до тех пор, пока кратковременный импульсный электрический сигнал (противоположные полярности для блокировки/разблокировки) не изменит состояние. Обычные форм-факторы: трубчатые, каркасные и поворотные; диапазон усилий — от нескольких ньютонов до >100 N. Подходит для батарейных систем и IoT-приложений, где требуются энергоэффективность и устойчивость к отключению питания.

Ключевые характеристики

• Нулевое потребление при удержании: постоянный магнит удерживает положение без питания.
• Импульсный режим работы: для переключения требуются только короткие электрические импульсы.
• Бистабильность: два устойчивых положения (выдвинутое и втянутое) без постоянной подачи энергии.
• Низкий тепловыделение и большая энергоэффективность по сравнению с постоянно включёнными соленоидами.
• Средняя удерживающая сила относительно размера; подходит для умных замков, регуляторов клапанов и портативных устройств.

Принцип действия
Исполнитель сочетает постоянный магнит и электромагнитную катушку. Короткий DC-импульс (обычно 20–100 мс) создаёт поле, которое либо усиливает, либо противодействует полю постоянного магнита; импульсы противоположной полярности переключают между защёлкнутыми положениями. Энергия потребляется только во время коротких переключающих импульсов; в удерживаемом состоянии устройство не потребляет ток.

Промышленные применения
Применяется там, где критичны энергосбережение и удержание при отключении питания: умные замки для дверей/шкафов/сейфов, фиксация вилок зарядных устройств EV, дистанционное управление орошением или солнечное управление клапанами, контроль воды в бытовых приборах, портативные контроллеры расхода медицинских газов, автомобильные устройства парковки/блокировки, торговые автоматы, шкафчики, счётные машины и системы слежения за солнцем.

Преимущества

• Отсутствие потребления в режиме ожидания при защёлкнутом состоянии.
• Холодная работа с минимальным тепловыделением при удержании.
• Fail-safe удержание при отключении питания.
• Дружественность к батареям, подходит для портативных и IoT-устройств.
• Возможность простых приводных схем (разряд конденсатора, H-мост для биполярного привода).
• Компактные конструкции с относительно высокой удерживающей силой для своих размеров.

Недостатки

• Требуется биполярный привод (импульс обратной полярности для освобождения), если не используется конструкция с двумя обмотками.
• Меньшая динамическая (переключающая) сила по сравнению с постоянно управляемыми соленоидами.
• Подверженность размагничиванию при высоких температурах или сильных внешних магнитных полях.
• Медленное переключение (типично 20–100 мс) и ограниченный ход (обычно до ~15 мм).

Факторы, влияющие на работу

• Конструкция катушки и электрические параметры: напряжение, ток, сопротивление, сечение провода, число витков (компромисс между магнитной силой и скоростью отклика).
• Энергия импульса: правильное напряжение, длительность импульса, полярность и синхронизация критичны (слишком короткий = нет срабатывания; слишком длинный = перегрев).
• Сила магнита: более сильные магниты увеличивают удерживающую силу, но усложняют отпирание.
• Механическая нагрузка и трение: внешняя нагрузка, возвратная пружина и внутреннее трение влияют на завершение хода и надёжность удержания.
• Температура и среда: высокая температура повышает сопротивление катушки и может размагнитить магниты; влага/пыль увеличивают трение и коррозию.
• Стабильность питания: колебания напряжения могут приводить к ненадёжному переключению, особенно в батарейных системах или при длинных проводах.
• Требуемые времена отклика: тяжёлые сердечники или плохо оптимизированные катушки замедляют отклик.
• Магнитные материалы и точность изготовления: материалы сердечника/якоря и допуски воздушного зазора существенно влияют на создаваемую силу.
• Проектирование цепи управления: правильный тип привода (H-мост, форма импульса), инверсия полярности, тайминги и защитные элементы необходимы.

Устранение неисправностей (частые симптомы и проверки)

• Не фиксируется/не разблокируется: проверьте амплитуду/ток импульса, увеличьте длительность импульса (напр., ~100 мс), проверьте возможность инверсии полярности, осмотрите магниты на термическое повреждение.
• Слабое удержание (нагрузка тянет сердечник): измерьте удерживающую силу, понизьте температуру, проверьте выравнивание и контакт упора, рассмотрите модель с большей удерживающей силой.
• Прерывистая работа: проверьте проводные соединения, окисление контактов/H‑моста, компоненты схемы разряда конденсатора и тепловые проблемы транзисторов драйвера.
• Помехи вблизи других магнитов: удалите устройство от внешних магнитных источников или добавьте магнитное экранирование; при необходимости увеличьте импульсный ток.
• Нет движения/нет звука: проверьте целостность и сопротивление катушки (ожидается в пределах конструкции), осмотрите сердечник на ржавчину/коррозию, протестируйте с альтернативным источником питания.

Технические характеристики

• Brand: Weilong Technology
• Model: WL1240
• Номинальное напряжение: DC 12 V или 24 V
• Номинальная мощность: 10–20 W
• Рабочий режим: Push-Pull тип
• Удерживающая сила: 4000 gf
• Ход: 10 mm (настраиваемый)
• Время сброса: 0,2 s
• Срок службы: 500 000 циклов
• Сертификаты: CE, RoHS, ISO9001
• Материал: высококачественное магнитное железо
• Длина выводов: 200 mm
• Установка: винтовая
• Допуск размеров: ±0,1 mm
• Водонепроницаемость: None
• Класс изоляции: B
• Hi-Pot тест: AC 600 V 50/60 Hz 2 s
• Удерживающая сила без возбуждения: 0
• Рабочая температура: -10 °C до 100 °C
• Дежурный цикл: 1–100 %
• Глубина резьбы: /
• Условия оплаты: TT или LC по предъявлению
• Заказ образца: Да
• Гарантия: 1 год
• MOQ: 1000 pcs
• Производственная мощность: 5000 pcs в неделю
• Срок поставки: 30 дней
• Порт отгрузки: Shenzhen
