Электромагнитный врезной замок WL5030

с электрическим управлениемдля дверивитрины

Обзор продукта

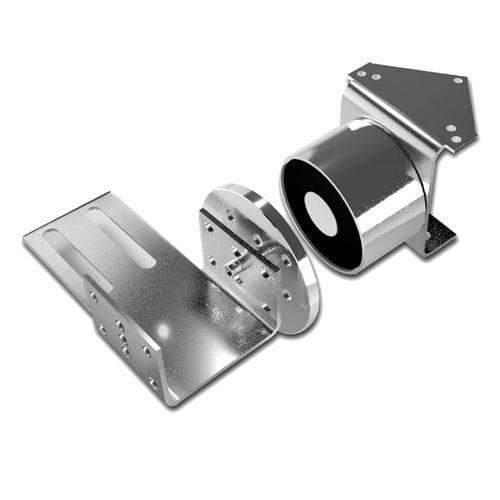

WL5030 — электромагнитный замок 12V, предназначенный для систем контроля доступа на двери. Устройство состоит из электромагнита, установленного в дверной коробке, и пластины-якоря на двери. При подаче DC12V катушка формирует магнитное поле, которое притягивает пластину-якорь и обеспечивает удерживающую силу 50–60 кг. Предназначен для внутреннего использования в офисах, рознице, на промышленных объектах и в системах умного дома.

Функция магнитного замка
Принцип работы: при подаче 12V DC катушка создаёт магнитное поле, притягивающее пластину-якорь и удерживающее дверь в закрытом состоянии. WL5030 выполнен по схеме fail-safe: при отключении питания замок разблокируется для экстренной эвакуации. Совместим с RFID-считывателями, клавиатурами и биометрическими контроллерами.

Краткое описание WL5030
Назначение: контроль доступа. Ключевые характеристики: стабильная удерживающая сила, быстрая реакция, невысокие требования к обслуживанию, совместимость со стандартными контроллерами и кронштейнами для стеклянных/металлических/деревянных дверей. Рекомендуется для случаев, когда требуется fail-safe режим.

Видео
Видеоматериалы демонстрируют функции WL5030, схемы подключения и примеры установки.

Детальное отображение (изображения)
Включает фотографии и схемы установки, показывающие монтаж на стеклянных, металлических и деревянных дверях и типичные сценарии применения.

Технический лист (ключевые данные)

• Brand: Weilong Technology
• Model Number: WL5030
• Rated Voltage: DC12V (также поддерживает 24V)
• Rated Power: 8–10 W
• Holding Force: 50–60 kg
• Stroke: настраиваемый (0 mm стандарт)
• Reset Time: 1 s ON, 3 s OFF
• Service Life: 200 000 циклов
• Certifications: CE, RoHS, ISO9001
• Material: superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: screw
• Insulation Class: B
• Working Temperature: -10°C до 100°C
• Duty Cycle: 1–100%
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs/неделя
• Delivery Time: 30 дней (порт отгрузки: Shenzhen)

Применение

• Офисные двери с интеграцией картридеров, клавиатур или биометрии
• Служебные зоны и кладовые в розничной торговле
• Системы входа в умный дом и удалённый мониторинг
• Промышленные склады, лаборатории и производственные зоны с контролируемым доступом
• Стеклянные двери в отелях, банках и торговых центрах с применением специальных кронштейнов
• Школы, больницы и медицинские учреждения для защиты ограниченных зон

Преимущества и ограничения
Преимущества

• Мгновенное срабатывание запирания/отпирания
• Отсутствие механического засовa — упрощённая работа двери
• Мало подвижных частей — низкий износ
• Подходящая удерживающая способность для стеклянных, металлических и деревянных дверей
• Интеграция с удалёнными системами контроля доступа (RFID, клавиатура, биометрия)
• Fail-safe разблокировка при отключении питания

Ограничения

• Требуется стабильное питание 12V DC или резервное питание
• При отсутствии резервного питания возможны уязвимости при отключении электроэнергии
• Стоимость выше, чем у базовых механических замков
• Рекомендуется профессиональная установка для правильной юстировки и прокладки кабелей
• Возможный нагрев при неправильном напряжении/токе или недостаточном охлаждении
• Стандартная версия не влагозащищена — для наружного использования требуются герметичные/антикоррозийные варианты или защита

Обслуживание и устранение неполадок
План обслуживания

• Ежемесячно: очищать сопрягаемые поверхности мягкой тканью и изопропиловым спиртом; удалять загрязнения и проверять поверхность якоря
• Ежеквартально: проверять и подтягивать крепления; проверять монтаж пластины-якоря и допускать небольшое вращение для самоустановки; при необходимости использовать фиксатор резьбы
• По мере необходимости: проверять стабильность напряжения/тока блока питания и электрические соединения

Как тестировать и проверять
Измерять напряжение на клеммах (12V DC ±10%) и проверять способность БП по току. Осматривать клеммные винты, монтажные болты и юстировку между магнитом и пластиной-якорем.

Устранение неполадок (симптом / частая причина / проверить)

• Слабая удерживающая сила / загрязнённые поверхности или рассогласование / очистить поверхности и проверить юстировку якоря
• Замок не открывается / остаточный магнитизм или застрявшая пластина / проверить наличие резиновой шайбы и слегка ослабить болт, если он перетянут
• Перегрев / неправильное напряжение или плохое охлаждение / проверить вход 12V и настройки
• Гудящий звук / ослабленная пластина-якорь / подтянуть болт якоря и проверить кронштейн

Сводный график обслуживания

• Еженедельно: прослушивать гудение и контролировать температуру
• Ежемесячно: очищать магнит и пластину-якорь; наносить лёгкий силиконовый спрей
• Ежеквартально: проверять затяжку винтов и надёжность клемм

Важные замечания
WL5030 — это fail-safe электромагнитный замок для внутренних установок. Для наружного или влажного применения используйте влагозащищённые/антикоррозийные варианты или обеспечьте соответствующую защиту при установке.

Технические характеристики

• Brand: Weilong Technology
• Model: WL5030
• Rated Voltage: DC12V (поддерживает 24V)
• Rated Power: 8–10 W
• Holding Force: 50–60 kg
• Reset Time: 1 s ON, 3 s OFF
• Service Life: 200 000 циклов
• Lead Wire Length: 200 mm
• Material: superior magnet iron
• Insulation Class: B
• Working Temperature: -10°C до 100°C
• Duty Cycle: 1–100%
• Certifications: CE, RoHS, ISO9001
