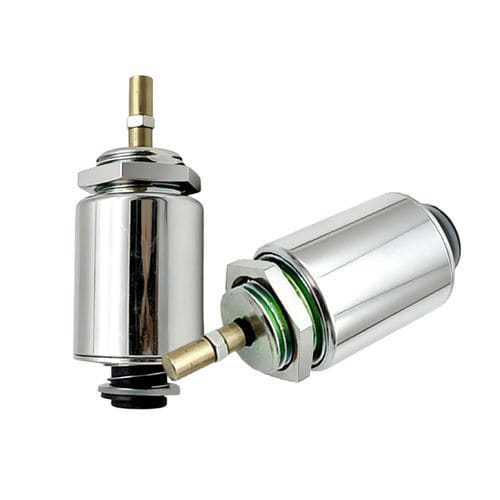

Электромагнит для электроклапана WL2532

линейныйдля блокировкивысокоэффективный

Обзор продукта
Этот компактный трубчатый толкающе‑тянущий соленоид преобразует электрическую энергию в линейное движение внутри герметичного трубчатого корпуса. Конструкция обеспечивает высокую плотность магнитной силы при низких потерях и надёжную защиту для промышленных применений. Типичные области применения: автоматизация, торговые автоматы, замковые механизмы, медицинские приборы и автомобильные приводы.

Что такое трубчатый толкающе‑тянущий соленоид?
Он состоит из катушки, ферромагнитного плунжера и трубчатого корпуса. При подаче питания катушка создаёт магнитное поле, которое перемещает плунжер внутрь (тянет) или наружу (толкает). Возвратная пружина возвращает плунжер в исходное положение после отключения питания. По сравнению с открытыми рамными соленоидами трубчатая конструкция обеспечивает большую плотность силы, лучшую защиту и повышенную повторяемость.

Основные характеристики трубчатого соленоида

• Компактный трубчатый корпус с высокой магнитной эффективностью
• Большая выходная сила при низких энергетических потерях
• Быстрый отклик и точное линейное движение
• Защищённый корпус для надёжной работы в промышленных условиях
• Стабильная работа и длительный срок службы
• Возможность настройки хода, напряжения и силы
• Тихая работа, подходит для чувствительной аппаратуры

Принцип работы
При протекании тока через катушку возникает магнитное поле, притягивающее плунжер и вызывающее его перемещение вдоль оси трубки. При отключении питания возвратная пружина возвращает плунжер в исходное положение. В результате достигается повторяемое быстрое линейное перемещение, подходящее для задач позиционирования и переключения.

Области применения
Благодаря компактности и надёжности силы эти соленоиды широко применяются в промышленной автоматизации, автомобильных системах (замки, клапаны, приводы), медицинских приборах (элементы управления и диагностики), торговых автоматах, офисной технике и других автоматизированных сборках, требующих коротких точных ходов.

Преимущества

• Эффективная магнитная схема даёт большую силу при низком потреблении
• Трубчатая форма экономит место и подходит для компактных конструкций
• Улучшенная защита от пыли и загрязнений продлевает срок службы
• Быстрое линейное движение, подходит для приводов и замков
• Возможна кастомизация: ход, напряжение, сила и монтаж

Недостатки

• Максимальная сила образуется в начале хода и затем уменьшается
• Возможный перегрев при нарушении режима работы (duty‑cycle)
• Как правило дороже простых открытых соленоидов
• Требуется внимательный подбор хода, напряжения и силы для конкретной задачи

Руководство по устранению неполадок
Типичные проверки: отсутствие работы (проверить питание, проводку, сопротивление катушки); слабая или нестабильная сила (проверить входное напряжение, механические заедания, загрязнения, износ); перегрев (проверить режим работы и монтаж); посторонние звуки или заклинивание (осмотреть выравнивание, износ плунжера и крепления). Регулярное обслуживание и правильный подбор модели обеспечивают оптимальную долговременную работу.

Технический паспорт
Brand: Weilong Technology
Model Number: WL2532
Rated Voltage: DC 12V or 24V
Rated Power: 7–10 W
Work Mode: Push and Pull
Holding Force: 300 Gf
Stroke: 2–5 mm (customizable)
Working Duty: Continuous
Service Life: ~200,000 cycles
Certification: CE, ROHS, ISO9001
Material: Superior magnet iron
Lead Wire Length: 200 mm
Install Style: Screw
Tolerance of Dimension: ±0.1 mm
Water‑proof: None
Insulation Class: B
Hi‑Pot Test: AC 600V 50/60Hz 2s
Non‑excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
Thread Depth: /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 days
Port of Loading: Shenzhen

Технические характеристики

• Бренд: Weilong Technology
• Модель: WL2532
• Номинальное напряжение: DC 12V / 24V
• Номинальная мощность: 7–10 W
• Режим работы: Push and Pull
• Удерживающая сила: 300 Gf
• Ход: 2–5 mm (на заказ)
• Ресурс: ~200,000 циклов
• Класс изоляции: B
• Температура эксплуатации: -10°C до 100°C
• Сертификация: CE, ROHS, ISO9001
• MOQ: 1000 pcs
• Производительность: 5000 pcs/week
