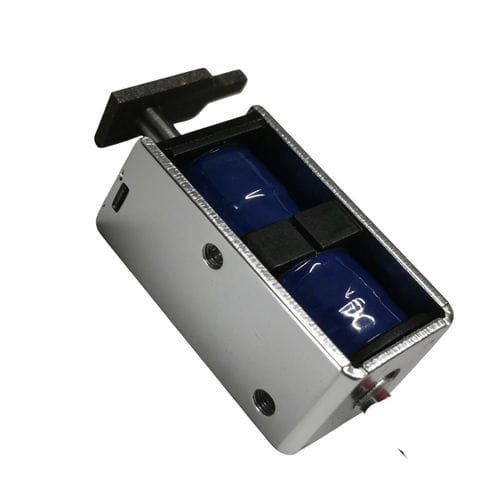

Поддерживающий электромагнит WL0724

линейныйдля автоматического удержаниябистабильный

Обзор
DC соленоид с фиксацией — это электромагнитный бистабильный привод, который изменяет и удерживает положение якоря короткими электрическими импульсами и механическим или магнитным защелкиванием, без необходимости постоянного питания. Это снижает нагрев и энергопотребление, обеспечивает компактность, быстрый отклик и длительный срок службы. Предназначен для надежных коммутаций в системах управления, промышленной автоматике и умных устройствах.

Принцип работы
Напряжение-импульс перемещает якорь в новое положение; при отключении питания положение удерживается механическим замком или постоянным магнитом. Импульс обратной полярности или в противоположном направлении возвращает якорь в исходное положение.

Ключевые характеристики и преимущества

• Энергоэффективность: для переключения требуются только короткие импульсы; нет непрерывного тока удержания.
• Снижение тепловыделения за счёт прерывистой подачи на катушку.
• Компактная конструкция, подходит для устройств с батарейным питанием или портативной техники.
• Быстрый отклик, подходящий для автоматизационных переключений.
• Долгий срок службы при соблюдении режима работы и обслуживания.

Преимущества

• Удерживает положение без постоянного питания, повышая энергоэффективность.
• Минимальный нагрев при работе.
• Увеличенный срок службы при эксплуатации в рамках спецификаций.
• Небольшой монтажный объём и стабильная коммутационная производительность.
• Подходит для приложений с питанием от батареи.

Недостатки

• Схема управления может быть сложнее из‑за необходимости реверса полярности или обратных импульсов.
• Более высокая первоначальная стоимость у конструкций с постоянными магнитами.
• Удерживающая сила может быть ниже, чем у некоторых соленоидов для непрерывной работы.
• Работа чувствительна к конструкции магнитной цепи и точности сборки.

Типичные области применения

• Механизмы выдачи в торговых автоматах.
• Умные замки и системы контроля доступа, требующие сохранения состояния при отключении питания.
• Портативные медицинские приборы и системы точного управления потоками жидкости.
• Промышленная автоматизация для переключения и позиционирования исполнительных механизмов.
• Бытовая техника, умные счетчики, коммуникации и автомобильные системы.

Краткое руководство по устранению неисправностей

• Соленоид не срабатывает: проверьте питающее напряжение, проводку, управляющий сигнал и сопротивление катушки.
• Медленное движение / залипание якоря: проверьте и очистите направляющую трубку, при необходимости смазать, заменить деформированные детали.
• Перегрев: проверьте номинальное напряжение, уменьшите рабочий цикл, улучшите охлаждение.
• Нестабильное защелкивание: проверьте силу магнита, точность управления импульсами и выравнивание магнитной цепи.
• Чрезмерный шум: затяните крепления, замените изношенные направляющие/якорь и при необходимости добавьте демпфирование.

Контрольный список при покупке / выборе

• Рабочее напряжение (типично: 12 V / 18 V / 24 V DC); подтвердите номинал катушки.
• Требуемая длина хода (типично 2–20 mm; WL0724 настраиваемый 3–8 mm).
• Требуемая удерживающая и приводная силы.
• Время отклика и требуемая скорость переключения.
• Дежурный режим и ожидаемая частота работы.
• Монтажное пространство, способ крепления и действие якоря (тяга или толкание).
• Условия окружающей среды: температура, влажность, пыль и вибрации.
• Ожидаемый ресурс (циклы) и требования к тестам надёжности.
• Доступные варианты: напряжение, ход, водозащита, конструкция якоря.

Технический паспорт (выбранная таблица спецификаций)
Brand: Weilong
Model Number: WL0724
Rated Voltage (V): DC 12V, 18V and 24V
Rated Power (W): 24 W
Work Model: Pull Push Type
Holding Force (N): 280 GF
Stroke (mm): 3-8 MM Customized
Reset Time (s): 0.2S ON, 2S OFF
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Технические характеристики

• Brand: Weilong
• Model: WL0724
• Номинальные напряжения: DC 12V, 18V, 24V
• Номинальная мощность: 24 W
• Тип якоря: Тяга / Толкание
• Удерживающая сила: прибл. 280 GF
• Ход: настраиваемый 3–8 mm
• Типичное время сброса: 0.2 s ON, 2 s OFF
• Ресурс: ~100 000 циклов (данные производителя)
• Класс изоляции: B; Hi-Pot: AC 600V 2 s
• Длина выводов: 200 mm
• Крепление: винт
• Допуск размеров: ±0.1 mm
• Рабочая температура: -10°C до 100°C
• Рабочий цикл: 1–100%
• Сертификация: CE, RoHS, ISO9001
• Гарантия: 1 год
