Преобразователь DC/DC с высокой плотностью мощности DCM®

регулируемыйизолированныймонтированный на шасси

Обзор продукта

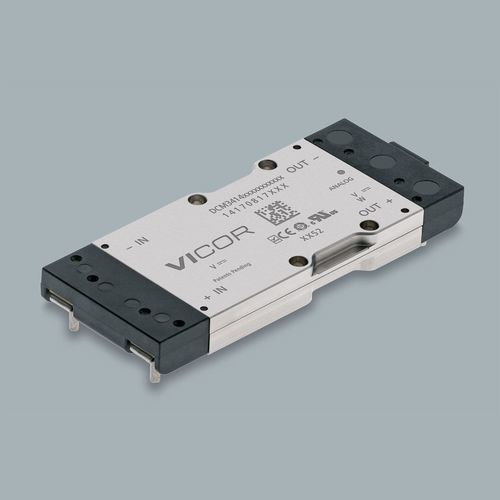

DCM3414B50M17C2M05 — модуль преобразователя DC-DC DCM® в корпусе 3414 VIA (3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm). Обеспечивает изолированный, стабилизированный выход мощностью до 320 W, разработан для высокой плотности мощности и надежной работы в жестких условиях. Варианты монтажа, управления и температурных классов упрощают интеграцию в промышленные и встроенные системы питания.

Ключевые характеристики (сводка)

• Входное напряжение: 28 В номинал
• Выходное напряжение: 15 В номинал
• Выходная мощность: 320 Вт
• Корпус: 3414 VIA (85,93 x 35,54 x 9,4 мм)

Особенности

• Защита от перенапряжения на выходе (OVP)
• Высокая эффективность и плотность мощности
• Прочный корпус для жестких условий эксплуатации
• Интегрированная фильтрация EMI и переходных процессов
• Блокировка при пониженном входном напряжении (UVLO)
• Защита от перегрева (OTP)
• Варианты крепления: монтаж на шасси или на плате (короткий/длинный контакт)

Цены (MSRP)
Количество | MSRP (USD)
1+ | $850.62
10+ | $675.82
25+ | $616.70
100+ | $578.42

Справочные материалы (доступны)

• Технический паспорт (серия DCM3414)
• Application Notes: AN:029, AN:030, AN:035, AN:039, AN401
• Руководства по тепловому менеджменту и монтажу
• Механические чертежи и 3D-модели
• Сертификаты и одобрения безопасности для семейства 3414 VIA

Заказ и наличие
Номер детали: DCM3414B50M17C2M05. Типичный срок поставки: 40 недель. Минимальный объем заказа: 1. Снимок складских запасов дистрибьюторов (пример): Mouser 10, Digi-Key 4, Arrow 0, Avnet 0.

Технические характеристики

• Семейство продукта: DCM®
• Тип: изолированный, регулируемый DC-DC преобразователь
• Габариты корпуса: 3.38 x 1.4 x 0.37 in (85.93 x 35.54 x 9.4 mm)
• Входное напряжение: 28 В (номинал)
• Выходное напряжение: 15 В (номинал)
• Выходная мощность: 320 Вт
• Варианты монтажа: Board Mount (короткий/длинный контакт), Chassis Mount (lug)
• Классы продукта: M (-55°C до 125°C), T (-40°C до 125°C), C (-20°C до 125°C)
• Интерфейс управления: аналоговый
• Защитные функции: OVP, UVLO, OTP, интегрированная фильтрация EMI/переходных процессов
• MOQ: 1 • Типичный срок поставки: 40 недель
