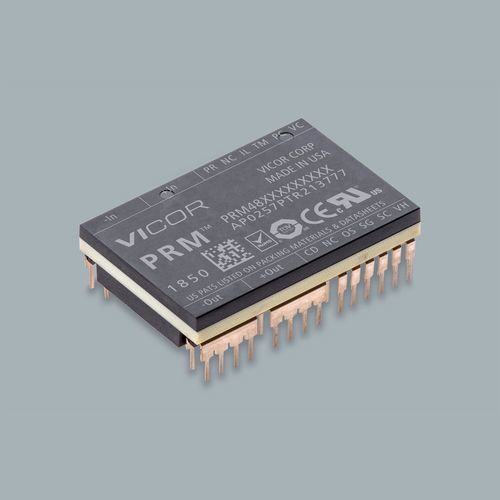

Регулируемый преобразователь DC/DC PRM®

неизолированныйдля телекоммуникационного оборудованияс одним выходом

Обзор
Номер детали: MPRM28AT360M120A00. Семейство продукта: PRM® Regulator. Корпус: FULL ChiP. Высокоэффективный, высокой плотности ZVS понижающе‑повышающий регулятор с частотой переключения ≈1 MHz, подходит для поверхностного монтажа или сквозного монтажа; доступны опции mix‑and‑match full/half‑chip.

Основные электрические характеристики

• Входное напряжение: 28 V
• Выходное напряжение: 36 V
• Выходная мощность: 200 W
• Частота переключения: ≈1 MHz (ZVS Buck‑Boost)

Механика / упаковка

• Корпус: FULL ChiP (full‑chip)
• Габариты: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Тип монтажа: Through‑Hole (совместим с SMD / pick & place)

Заказ и наличие

• Срок поставки: 40 weeks
• Минимальный объем заказа: 25

Ценообразование
Количество
25+ — $193.26
100+ — $181.27

Особенности продукта

• Топология ZVS Buck‑Boost
• Высокая эффективность
• Высокая плотность мощности
• ≈1 MHz частота переключения
• Очень низкий профиль
• Совместим с pick & place / SMD
• Корпус для поверхностного монтажа или сквозного монтажа
• Возможность смешанного применения full и half‑chip
• Соответствует MIL‑STD‑1275 и MIL‑STD‑704

Материалы и документация

• Datasheet
• Application Notes
• Документы по безопасности и сертификации
• Файлы проектирования и ресурсы оценочной платы

Технические характеристики

• Номер детали: MPRM28AT360M120A00
• Семейство продукта: PRM® Regulator
• Производитель: Vicor
• Входное напряжение: 28 V
• Выходное напряжение: 36 V
• Выходная мощность: 200 W
• Переключение: ≈1 MHz (ZVS Buck‑Boost)
• Корпус: FULL ChiP; опции full/half chip и SMD или Through‑Hole
• Габариты: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Тип монтажа: Through‑Hole (совместим с SMD)
• Класс продукта / температура: M = -55°C до 125°C
• Срок поставки: 40 weeks
• Минимальный объем заказа: 25
• Ценовые уровни (пример): 25+ $193.26; 100+ $181.27
