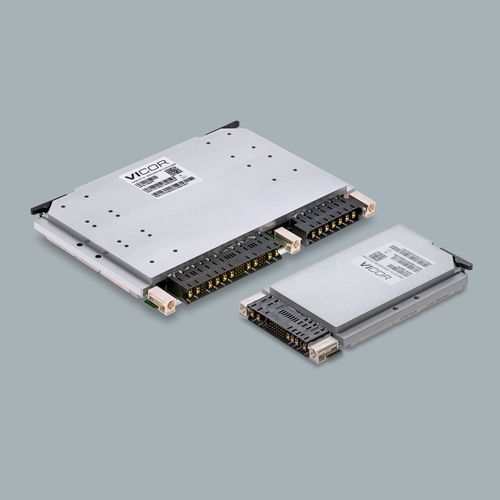

Источник электропитания 3U VITA 62

AC/DC

Обзор
Эти MIL‑COTS блоки питания разработаны для систем OpenVPX форматов 3U и 6U. Устойчивые к нагрузкам окружающей среды, с кондуктивным охлаждением, работают от номинальных входов 28V DC или 270V DC. Стандартные выходные напряжения VITA 62 — от 3,3V до 12V. Модели 3U обеспечивают до 600W; модели 6U — до 1000W. По запросу возможны нестандартные выходные напряжения и уровни мощности. Семейство продуктов полностью протестировано по MIL‑STD 461G и MIL‑STD 704F. Варианты с входом 28V дополнительно соответствуют MIL‑1275E.

Особенности и преимущества

• Масштабируемый форм‑фактор, совместимый с OpenVPX (3U и 6U)
• Работа от номинальных входов 28V DC или 270V DC
• Стандартные выходы от 3,3V до 12V
• 3U до 600W, 6U до 1000W
• Кондуктивное охлаждение для суровых условий эксплуатации
• Защиты: по току, по напряжению и по температуре
• Соответствие военным стандартам: MIL‑STD 704F, 461G, 810G, 1275E (варианты 28V)
• Отсутствуют электролитические конденсаторы (повышенная надежность)
• Доступны параллельные конфигурации выходов

Семейство продукции — примеры номеров изделий (матрица)
Header: Part Number | Nominal Input (V) | Power (W) | Form‑Factor | Conformal Coated | Output Voltage Config. | Differentiating Features
VITHU270H3U50C01* | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C002 | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.0 standard
VIT270H3U600A000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.2 high‑altitude
VIT028H6U1000C000 | 28 | 1000 | 6U | Coated | Parallelable | (—)
VIT028H3U600D000 | 28 | 600 | 3U | Coated + Au‑plated Connector | Parallelable | (—)
VIT028H3U600C000 | 28 | 600 | 3U | Coated | Parallelable | (—)
VIT3P28H3U750C1 | 115 VAC LTN | 750 | 3U | Coated | Parallelable | (—)

Ресурсы и поддержка разработки (примеры)

• Плата оценки: Part Number VIT3UDCTEST01; Руководство пользователя UG‑801 – VITA62 3U Evaluation Board
• Технические заметки: AN:801 – Parallel Operation; AN:803 – I²C Communication for 28V Input VITA 62
• Datasheets по номерам изделий и конфигурациям семейства (несколько datasheet для каждой вариации)
• Кейс‑стади: VITA 62 повышает существующие требования к мощности для бортового блока питания, установленного в подвесе самолёта

Технические характеристики

• Номинальные входные напряжения: 28 V DC или 270 V DC (в зависимости от варианта)
• Стандартные выходные напряжения: 3,3 V до 12 V
• Номинальная мощность: модели 3U до 600 W; модели 6U до 1000 W
• Охлаждение: кондуктивное (для суровых/термически ограниченных условий)
• Защиты: по току, по напряжению, по температуре
• Конфигурации выходов: поддержка параллельного включения
• Военные/тестовые стандарты: MIL‑STD 704F, MIL‑STD 461G, MIL‑STD 810G; варианты 28V соответствуют MIL‑1275E
• Конформное покрытие: доступны варианты (Coated, Coated + Au‑plated connector)
• Оценочное оборудование: доступна 3U оценочная плата и руководство пользователя
