Регулируемый преобразователь DC/DC PRM®

для телекоммуникационного оборудованияс одним выходомуменьшенной толщины

Обзор

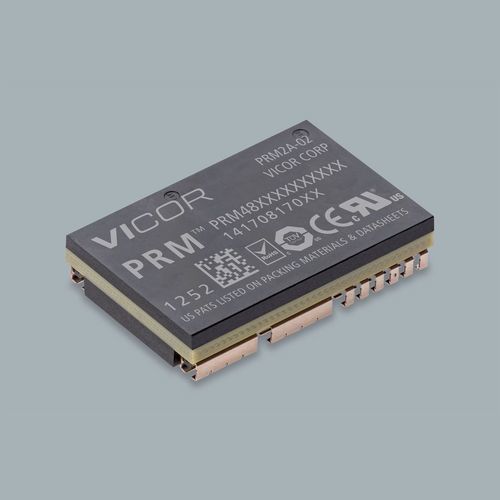

Full-Chip PRM® регулятор (MPRM48NF480M500A00) — ZVS buck-boost регулятор в низкопрофильном корпусе FULL ChiP. Типичные размеры корпуса: 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm. Номинальное входное напряжение: 48 В. Номинальное выходное напряжение: 48 В. Выходная мощность: 500 Вт. Разработан для производства SMD с pick & place, доступна поверхностная или сквозная монтажная опция. Соответствует MIL-STD-1275 и MIL-STD-704.

Характеристики продукта

• ZVS buck-boost регулятор
• Высокая эффективность
• Высокая плотность мощности
• Частота переключения ≈ 1 MHz
• Очень низкий профиль
• Совместим с pick & place / SMD
• Корпус для поверхностного или сквозного монтажа (FULL ChiP)
• Возможна смешанная комплектация full- и half-chip
• Соответствует MIL-STD-1275 и MIL-STD-704

Ключевые параметры
Номер детали: MPRM48NF480M500A00
Входное напряжение: 48 В
Выходное напряжение: 48 В
Выходная мощность: 500 Вт
Корпус: FULL ChiP (тип. 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm)
Срок поставки: 40 недель
Минимальный объем заказа: 25

Цены (MSRP)
Количество | MSRP (USD)
25+ | $459.77
100+ | $431.24

Варианты монтажа и класса

• Тип монтажа: J-Lead (выбран) или Through Hole
• Класс продукта: M = -55°C до 125°C

Наличие у дистрибьюторов (по данным страницы)

• Digi-Key: 2
• Arrow: 0
• Avnet: 0
• Mouser: 0

Справочные материалы

• Data Sheet
• Evaluation Board User Guide
• Application notes (напр., AN:005 компоновка PCB; AN:009 пайка SMT J-Lead; AN:022 MIL EMI/переходные процессы)
• Сертификаты и одобрения (cURus, cTÜVus, CE / Low Voltage & RoHS, CB)
• Механические чертежи и 3D-модели для FULL ChiP с J-Lead

Примечания
Продукт предлагается как настраиваемый вариант регулятора PRM в семействе MIL-COTS PRM. Справочный номер оценочной платы: MPRD48NF480M500A00.

Технические характеристики

• Номер детали: MPRM48NF480M500A00
• Обозначение: PRM® Regulator
• Входное напряжение (ном.): 48 В
• Выходное напряжение (ном.): 48 В
• Выходная мощность: 500 Вт
• Частота переключения: ≈ 1 MHz
• Топология: ZVS buck-boost
• Корпус: FULL ChiP; размеры 32.5 x 22.0 x 6.73 mm
• Монтаж: J-Lead (SMD) или Through-Hole
• Совместимость с pick & place: да
• Класс эксплуатации: M = -55°C до 125°C
• Стандарты: MIL-STD-1275, MIL-STD-704
• Срок поставки: 40 недель; MOQ: 25
