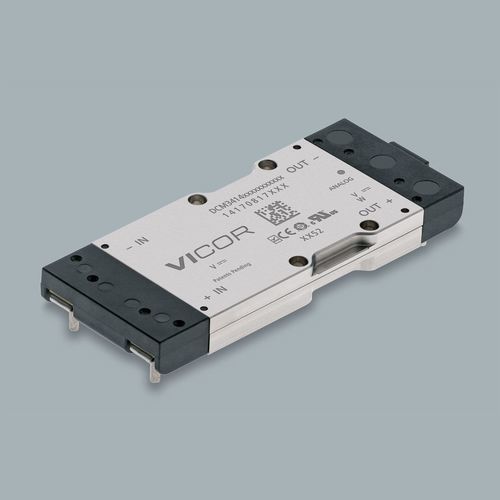

Регулируемый преобразователь DC/DC DCM®изолированныймонтированный на шассипромышленный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Электрические спецификации
- изолированный, регулируемый
- Конфигурация
- монтированный на шасси
- Применение
- промышленный
- Другие характеристики
- с одним выходом, CE, с защитой от перенагревания, EMI, с защитой от аномально высокого напряжения, отфильтрованный, для повышенной мощности
- Входное напряжение
28 V
- Выходное напряжение
15 V
- Мощность
320 W
Описание
Обзор
DCM® DCM3414B50M17C2C09 — изолированный регулируемый модуль DC-DC преобразователя в корпусе 3414 VIA. Обеспечивает до 320 Вт при выходе 15 В от номинального входа 28 В, рассчитан на надёжную работу в тяжёлых условиях эксплуатации, содержит интегрированные EMI/переходные фильтры и несколько защитных функций.
Ключевые характеристики
Особенности продукта
Упаковка и варианты
Доступен в исполнении 3414 VIA с выводами для монтажа на плату (длинные выводы) и в варианте для монтажа на шасси. Варианты крепления: Board Mount Short Pin, Board Mount Long Pin и Chassis Mount. Классы изделия: T (-40°C до 125°C), C (-20°C до 125°C) и M (-55°C до 125°C). Интерфейс управления: Analog.
Заказ и наличие
Номер детали: DCM3414B50M17C2C09
Срок поставки: 40 недель
Минимальное количество заказа: 1
Цены (MSRP)
Справочные материалы и ресурсы
Технические характеристики
DCM® DCM3414B50M17C2C09 — изолированный регулируемый модуль DC-DC преобразователя в корпусе 3414 VIA. Обеспечивает до 320 Вт при выходе 15 В от номинального входа 28 В, рассчитан на надёжную работу в тяжёлых условиях эксплуатации, содержит интегрированные EMI/переходные фильтры и несколько защитных функций.
Ключевые характеристики
- Входное напряжение: 28 В DC (номинал)
- Выходное напряжение: 15 В DC (номинал)
- Выходная мощность: 320 Вт
- Корпус: 3414 VIA
- Габариты: 85.93 x 35.54 x 9.4 мм (3.38 x 1.4 x 0.37 in)
Особенности продукта
- Защита от перенапряжения выхода (OVP)
- Блокировка при пониженном входном напряжении (UVLO)
- Защита от перегрева (OTP)
- Интегрированное EMI и фильтрация переходных помех
- Высокая плотность мощности и эффективность
- Варианты крепления: Board Mount Short Pin, Board Mount Long Pin, Chassis Mount
Упаковка и варианты
Доступен в исполнении 3414 VIA с выводами для монтажа на плату (длинные выводы) и в варианте для монтажа на шасси. Варианты крепления: Board Mount Short Pin, Board Mount Long Pin и Chassis Mount. Классы изделия: T (-40°C до 125°C), C (-20°C до 125°C) и M (-55°C до 125°C). Интерфейс управления: Analog.
Заказ и наличие
Номер детали: DCM3414B50M17C2C09
Срок поставки: 40 недель
Минимальное количество заказа: 1
Цены (MSRP)
- 1+ : $911.49
- 10+ : $724.18
- 25+ : $660.83
- 100+ : $619.81
Справочные материалы и ресурсы
- Datasheet
- Application notes: AN029, AN030, AN035, AN039, AN401
- Сертификации безопасности: cURus, cTÜVus, CE Mark, CB Certificate (как указано)
- Механические чертежи и 3D‑модели
Технические характеристики
- Семейство продукта: DCM® (DC-DC Converter Module)
- Модель / серия: DCM3414
- Номер детали: DCM3414B50M17C2C09
- Входное напряжение (номинал): 28 В DC
- Выходное напряжение (номинал): 15 В DC
- Выходная мощность: 320 Вт
- Корпус: 3414 VIA
- Габариты: 85.93 x 35.54 x 9.4 мм
- Варианты крепления: Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
- Классы изделия: T (-40°C до 125°C), C (-20°C до 125°C), M (-55°C до 125°C)
- Интерфейс управления: Analog
- Защитные функции: OVP, UVLO, OTP
- Встроенные функции: EMI и фильтрация переходных помех
- Срок поставки: 40 недель
- Минимальное количество заказа: 1
Каталоги
Другие изделия VICOR
MIL-COTS Power Supply
