Преобразователь DC/DC с высокой плотностью мощности

регулируемыйизолированныйSMD

Семейство продуктов

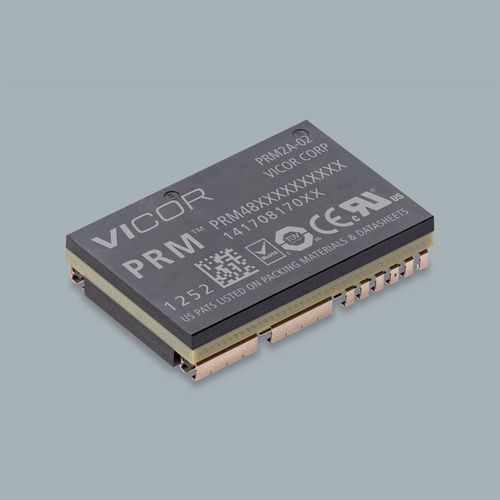

Элемент семейства PRM® Regulator: MPRM28AF360M120A00. FULL ChiP корпус с вариантами монтажа SMD и through-hole для плотного преобразования мощности в военных и промышленных приложениях.

Краткое описание
MPRM28AF360M120A00 — ZVS buck-boost PRM® регулятор, обеспечивающий до 200 Вт в низкопрофильном корпусе FULL ChiP. Поддерживает сборку pick & place / SMD, доступен в конфигурациях full- и half-chip для гибких топологий и соответствует военным требованиям по входному напряжению и переходным процессам.

Особенности продукта

• Топология ZVS buck-boost
• Высокая эффективность и высокая плотность мощности
• Частота переключения ≈ 1 MHz
• Низкопрофильный корпус FULL ChiP
• Поддержка pick & place / SMD; опция монтажа J-Lead
• Варианты корпуса: surface-mount или through-hole
• Комбинируемые конфигурации full и half-chip
• Соответствует MIL-STD-1275 и MIL-STD-704

Цены (MSRP)
Количество: 25+ — $193.21
Количество: 100+ — $181.22

Справочные материалы на странице продукта

• Специфический для продукта технический паспорт (Data Sheet)
• Примечания по применению для VI Chip / семейства PRM
• White papers по факторизованной архитектуре питания и фиксированным соотношениям преобразователей
• Сертификаты и одобрения безопасности для семейства PRM

Упаковка / механика
Корпус FULL ChiP — 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm

Технические характеристики

• Номер детали: MPRM28AF360M120A00
• Наименование: PRM® Regulator
• Номинальное входное напряжение: 28 В
• Номинальное выходное напряжение: 36 В
• Выходная мощность: 200 Вт
• Корпус: FULL ChiP (surface-mount; опция J-Lead)
• Тип монтажа: J-Lead (показанная опция)
• Класс продукта / Температура: M = -55°C до 125°C
• Минимальный объём заказа: 25
• Срок поставки (как указано): 40 недель
• Ключевые соответствия: Соответствует MIL-STD-1275 и MIL-STD-704; перечислены многочисленные сертификаты безопасности для семейства PRM
