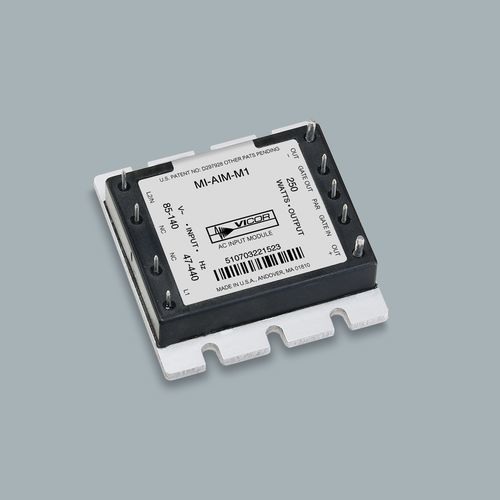

Модуль ввода/вывода AC MI-AIM™

Обзор
Входной AC‑модуль MI-AIM™ подключается непосредственно к сети 115 V AC и обеспечивает выпрямление, EMI‑фильтрацию, защиту от переходных процессов/импульсов и ограничение пускового тока. Обеспечивает до 250 W для поддержки преобразователей Vicor Mi‑x7x в исполнениях full‑brick и half‑brick и предназначен для MIL‑COTS военных и авиационно‑космических систем питания.

Соответствие

• Требования по проводимым излучениям CE102 — MIL‑STD‑461D/E
• Требования по входным переходным процессам и пикам — MIL‑STD‑704A
• Требования к климатическим и эксплуатационным испытаниям — MIL‑STD‑810

Особенности и преимущества

• Интегрированный AC фронт‑энд: выпрямление, EMI‑фильтрация, защита от переходных процессов и ограничение пускового тока
• Совместимость с семейством Vicor MI‑x7x (поддержка full‑brick и half‑brick)
• Выходная мощность 250 W для поддержки преобразователей Mi‑x7x
• Доступны варианты M‑Grade и I‑Grade для квалификации системы
• Плата‑уровень, монтаж Half‑brick и широкий рабочий температурный диапазон для авиационных и наземных MIL‑приложений

Варианты

• MI‑AIM‑M1 — M‑Grade; совместимые MI‑Series: MI‑27x / MI‑J7x; Температура: -55 до +85 °C (до +100 °C по спецификации); Half‑brick
• MI‑AIM‑I1 — I‑Grade; совместимые MI‑Series: MI‑27x / MI‑J7x; Температура: -55 до +85 °C (до +100 °C по спецификации); Half‑brick

Технические характеристики

• Функция: AC входной фронт‑энд (выпрямитель, EMI‑фильтр, защита от переходных процессов, ограничитель пускового тока)
• Номинальный вход: 115 V AC
• Выходная мощность: 250 W (поддерживает преобразователи Mi‑x7x)
• Совместимость: Vicor Mi‑x7x full‑brick и half‑brick; совместимые MI‑Series: MI‑27x / MI‑J7x
• Классы преобразователей: M‑Grade (MI‑AIM‑M1), I‑Grade (MI‑AIM‑I1)
• Рабочая температура (плата): -55 °C до +85 °C (до +100 °C по спецификации)
• Тип крепления: Half‑brick
• Стандарты: MIL‑STD‑461D/E (CE102), MIL‑STD‑704A, MIL‑STD‑810
• Защита: EMI‑фильтрация, защита от переходных процессов/импульсов, ограничение пускового тока
• Документы: габаритный чертеж и паспорт данных доступны у производителя
